Att jorda ett patchskåp är viktigt för både nätverkets säkerhet och prestanda. Med korrekt jordning skyddar du utrustningen mot elektriska störningar och förhindrar farliga situationer. I den här guiden lär du dig steg för steg hur du jordar ett patchskåp eller serverskåp på ett säkert sätt.
Varför är jordning viktigt?
Jordning säkerställer att elektrisk laddning urladdas på ett säkert sätt. I ett patchskåp eller serverskåp innebär detta att alla ledande delar (som dörrar och sidopaneler) är anslutna till jord. Om ditt patchskåp inte har korrekt jordning kan statiska laddningar, elektromagnetiska störningar eller spänningsfluktuationer orsaka skador på nätverksutrustning, såsom switchar, patchpaneler och servrar.
Jordning av ett patchskåp i 3 steg
Använd alltid det medföljande jordningspaketet vid jordning av patchskåp . Detta ansluter dörrarna och sidopanelerna till skåpets jordningssystem.
Så här går du vidare:

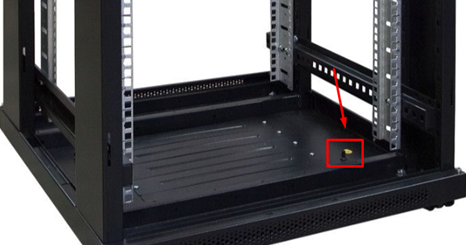

1. Inuti skåpet finns jordstift på dörrarna och sidopanelerna.
2. Fäst ena änden av jordkabeln till karmen och den andra änden till dörren eller sidopanelen.
Varning! Dra åt skruvarna endast FÖR HAND så att öljetterna inte går sönder!
3. Upprepa detta med alla fyra kablarna.
Risker förknippade med dålig jordning av patchskåp
Ett otillräckligt jordat serverskåp eller patchskåp kan leda till:
- Elektriska stötar
- Skador på utrustning → höga reparationskostnader
- Störningar i nätverkets prestanda på grund av avbrott
- Brandrisk vid blixtnedslag eller spänningstoppar
- Böter för brott mot lagar och förordningar
Våra mest populära server- och patchskåp
Alla våra server- och patchskåp levereras inklusive ett jordningspaket. Se de mest populära server- och patchskåp här.
Jordning enligt DIN-standarder
I Nederländerna måste nätverk uppfylla NEN-standarderna NEN 1010, NEN-EN 50174 och NEN-EN 50310. Enligt dessa föreskrifter måste varje nätverksinstallation vara ansluten till potentialutjämning (minst 25 mm²). Detta säkerställer att inga spänningsskillnader uppstår. Detta gör installationen säkrare och förhindrar funktionsfel.
Underlåtenhet att följa dessa regler? Om dessa föreskrifter för korrekt potentialutjämning av elektriska installationer, inklusive serverskåp, inte följs kan det leda till rättsliga konsekvenser och ansvarsrisker.
Steg-för-steg-plan: Jordning av serverskåp
1. Planering och förberedelser
Innan du börjar jorda är det viktigt med en tydlig plan. Välj en central jordningspunkt eller separata punkter per komponent. Kontrollera även lokala föreskrifter. Ta hänsyn till alla kablar, kopplingsdosor och nödvändigt material (såsom jordningsskenor, kabelskor och jordledningar).
Praktiska tillbehör för förberedelserna:
2. Välj rätt jordningsmaterial
Högkvalitativa material krävs för jordning av ett serverskåp. Välj helst jordningskablar av koppar för optimal ledningsförmåga. Se till att alla anslutningar är lättåtkomliga och använd lämpliga skruvar och klämmor. Våra patchskåp och serverskåp levereras med ett jordningspaket. Med detta paket ansluter du sidopanelerna, framdörren och bakdörren för att jorda hela skåpet.
Tillbehör för jordning av serverskåp
3. Jordning av patchpanelen i ditt serverskåp
Jorda även alla aktiva komponenter i ditt patchskåp. Dessa inkluderar switchar, patchpaneler, servrar och annan nätverksutrustning. Anslut dem till jordskenan i skåpet. Var även uppmärksam på god kabelhantering – detta håller din installation säker och organiserad.
4. Inspektion och underhåll
Kontrollera alla anslutningar efter att jordningen har installerats. Utför regelbundna inspektioner för att säkerställa att ditt patchskåp är korrekt jordat. Korrosion eller andra skador kan utgöra risker.
Extra tips: se till att ha ordning i ditt patchskåp
Ett korrekt jordat patchskåp kräver också snygg kabeldragning. Bra kabelhantering säkerställer tydlighet, snabbare felsökning och ett professionellt utseende.
Vanliga frågor om jordning av patchskåp
