För en internetanslutning är det nödvändigt att ansluta en nätverkskabel till en kontakt eller ett vägguttag. På insidan av kabeln ser du att kablarna har färgad skärmning. Färgerna anger i vilken ordning kablarna är anslutna. Men vad är rätt ordning?
Standard nätverkskabelinstallation
Den främsta anledningen till att använda färgkodning på nätverkskablar är att förhindra förvirring och säkerställa att nätverkskabeln är korrekt ansluten. Detta är avgörande för ett välfungerande nätverk och optimal datatrafik.
UTP-kablar består av 8 trådar, där varje tråd har en annan färg. Färgerna är alltid desamma. Detta gör det enklare att ansluta nätverkskabeln korrekt.
Färgkod A eller B

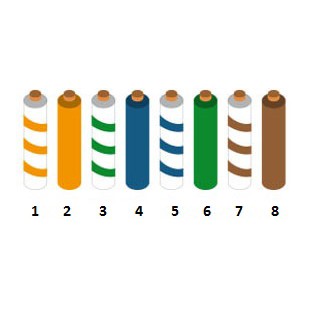

Det finns två olika färgkoder för nätverkskablar. EIA/TIA-568A, eller A-standarden, och EIA/TIA-568B, B-standarden. I Europa är det vanligt att använda B-standardens (568B) färgkod. Därför ansluter du kablarna till en RJ45-kontakt eller ett vägguttag enligt B-standardens färgkod. Denna färgsekvens är som följer:
1. Vit-orange
2. Orange
3. Vitgrön
4. Blå
5. Vitblå
6. Grön
7. Vitbrun
8. Brun
Färgkod för RJ45-kontakter

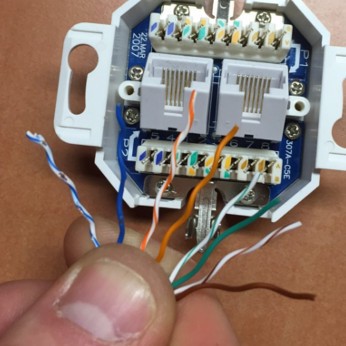

När du ansluter en nätverkskabel till vägguttag måste du också följa färgsekvensen enligt B-standarden. Det är dock viktigt att noggrant följa numreringssekvensen som anges på vägguttaget. För de infällda dosorna i vårt sortiment är anslutningssekvensen 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.
Som ni kan se måste trådparen på bilden nedan läggas i en annan ordning. Diagrammet på vägguttaget avgör därför alltid trådarnas ordning:
- Vit-blå (5)
- Blå (4)
- Vit-orange (1)
- Orange (2)
- Vitgrön (3)
- Grön (6)
- Vitbrun (7)
- Brun (8)
Vilken är färgsekvensen på en crossover-kabel?
Med en korsad kabel används B-standarden (568B) på ena sidan och A-standarden (568A) på den andra. Färgsekvensen enligt A-standarden är följande:
- Vitgrön (3)
- Grön (6)
- Vit-orange (1)
- Blå (4)
- Vit-blå (5)
- Orange (2)
- Vitbrun (7)
- Brun(8)
