Anslut en nätverkskabel i 5 steg

Om du ännu inte vet vilken kabelkategori, material och skärmning du behöver, kommer vi kortfattat att förklara när du ska välja vilken version.

Välj kabelkategori

Du kan välja mellan:

• cat5e-kabel
• Cat6-kabel
• Cat6a-kabel
• Cat7-kabel och
• Cat8-kablar

Cat 5e och Cat 6 klarar hastigheter upp till 1000 Mbit/s och är lämpliga för gigabitnätverk. Bandbredden för Cat 6 vid 250 MHz är dock 2,5 gånger större än för Cat 5e. Båda kablarna är lämpliga för hemmanätverk.

Cat6a och Cat7, med 10 000 Mbit/s, är lämpliga för 10-Gig-nätverk. Medan Cat6a har en bandbredd på 500 MHz, erbjuder Cat7 600 MHz. Cat6a- och Cat7-kablar är optimala för intensiv nätverksanvändning av små och medelstora företag och större företag.

Den senaste generationen av Cat8 stöder hastigheter upp till 40 Gbit/s med en bandbredd på 2000 MHz. Som ett resultat används de i stora professionella IT-nätverk. Sammanfattningsvis kan man säga: ju högre kategori, desto snabbare datatrafik och desto mer data kan bearbetas samtidigt.

Ledarmaterial

När du har valt en kategori som passar din internetanvändning kan du välja mellan CCA och 100 % koppar. Här syftar vi på materialet som kabelns kärna – ledarna – är tillverkad av. En kabel av 100 % koppar är det bästa valet eftersom den är mindre känslig för brott och leder nätverkssignaler bättre. Dessutom är en kabel av 100 % koppar lämplig för PoE.

Flexibel eller styv kabel

För att avsluta en kabel på en kontakt, använd en flexibel kabel. Eftersom vi använder "raka" kablar nuförtiden, fäst kontakterna på båda kabeländarna på samma sätt.

Om du ansluter kabeln till en LSA-list på ett vägguttag eller en patchpanel behöver du en styv kabel.

Och vad väljer du om du vill ansluta kabeln till en LSA-list på ena sidan och till en RJ45-kontakt på den andra? I det här fallet väljer du en styv kabel och en kontakt som är lämplig för styva kablar. Vi anger för alla våra kontakter om de är lämpliga för flexibla eller styva kablar.

• Visa flexibla kablar
• Se styva kablar här
• Kontakter för styva kablar

Skärmning

När du köper en kabel på rulle väljer du mellan en oskärmad (UTP) och en skärmad (FTP) kabel. Valet är enkelt: Om kabeln inte ligger bredvid en ström- eller koaxialkabel och dina andra nätverkskomponenter och kablar är oskärmade, räcker det med en UTP-kabel. Om dina andra nätverkskablar och till exempel din patchpanel är skärmade, eller om du är osäker, välj en FTP-kabel.

Instruktionsvideo

Vad behöver man för att göra en internetkabel?

Du behöver följande delar:

• cat5e-kabel på en rulle eller Cat6-kabel på en rulle
• kontakter
• kabelavskalare
• krymptång
• kabeltestare

Mest valda produkter för att tillverka UTP-kablar

Har du alla nödvändiga förnödenheter? Då kan du börja!

Steg-för-steg-planen

Du ansluter en RJ45-kontakt till en UTP-kabel i 5 enkla steg. Vi förklarar varje steg tydligt nedan.

1. Avisolering av kablar
2. Lägg kablarna enligt korrekt UTP-färgkod
3. Skär ledarna rakt.
4. Tryck ordentligt på kontakten.
5. Testa kabeln

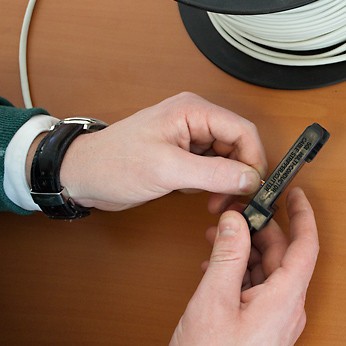

Steg 1: Skala nätverkskabeln

Ta bort kabelhöljet från nätverkskabeln med hjälp av en avisoleringstång. Du kommer nu att se fyra par trådar: vit-blå och blå, vit-orange och orange, vit-grön och grön, vit-brun och brun.

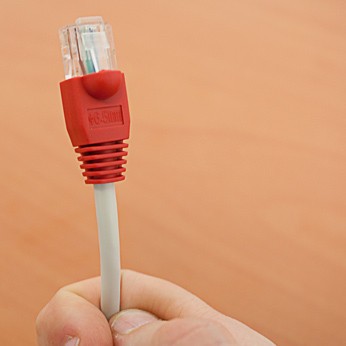

Alternativ: Om du vill fästa en kabelgenomföring på kabeln, skjut den över kabeln nu innan du krymper kontakten.

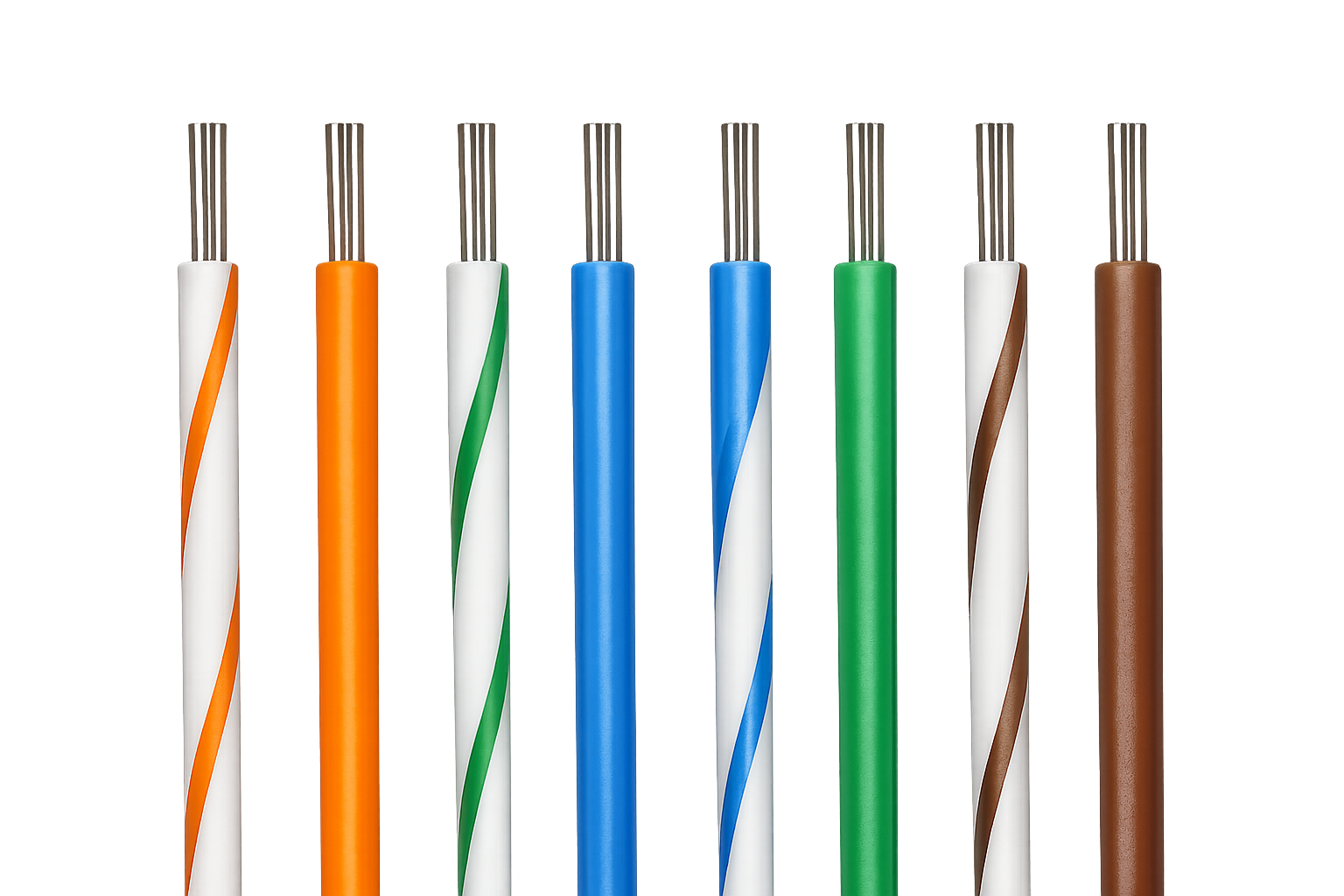

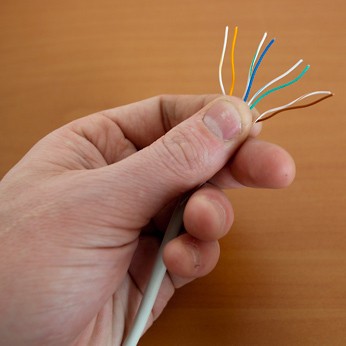

Steg 2: Ordna ledarna i rätt ordning

Lägg trådledarna i denna ordning. Detta är B-standarden (EIA/TIA-568B):

1. vit-orange
2. orange
3. vitgrön
4. blå
5. blåvit
6. grön
7. brunvit
8. brun

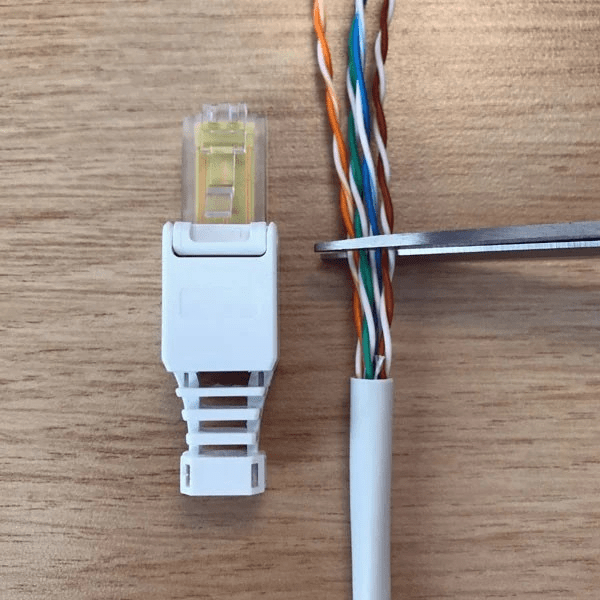

Steg 3: Skär rakt

Innan du sätter i kablarna i kontakten, klipp av kablarna rakt och lika långt. Håll kontakten med fliken nedåt och skjut in kablarna.

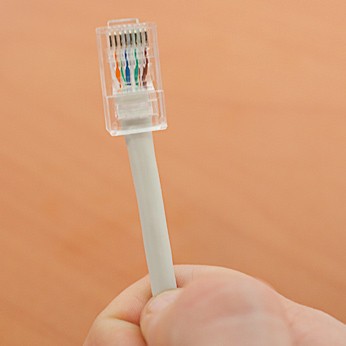

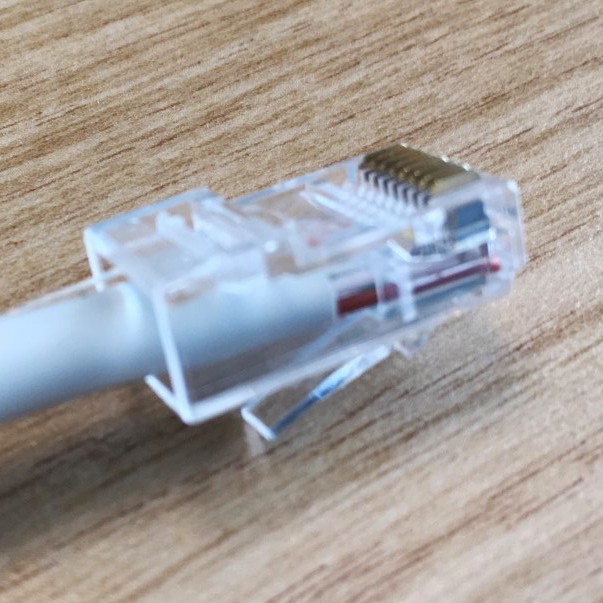

Steg 4: Tryck fast kontakten

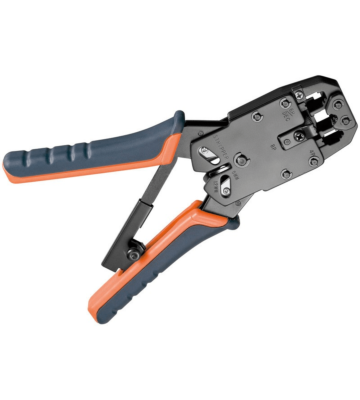

När du har placerat kablarna i kontakten i rätt färgordning, krymp kontakten med en krymptång .

Om du även ansluter en kontakt till den andra änden av kabeln, upprepa steg 1 till 4 för den andra kabeländen.

Steg 5: Testa kabeln

Efter att du har anslutit kontakterna, kontrollera om anslutningen mellan kabeln och kontakten är optimal. Först då har du en stark och stabil nätverksanslutning. För att göra detta, använd en speciell kabeltestare . Kabeltestaren skickar signaler genom kabeln och indikerar om alla kablar är korrekt anslutna. Om testaren upptäcker ett problem kan du lösa det specifikt. Får du inget felmeddelande? Då är din internetkabel nu redo att användas!

Anslut nätverkskabeln med adaptern

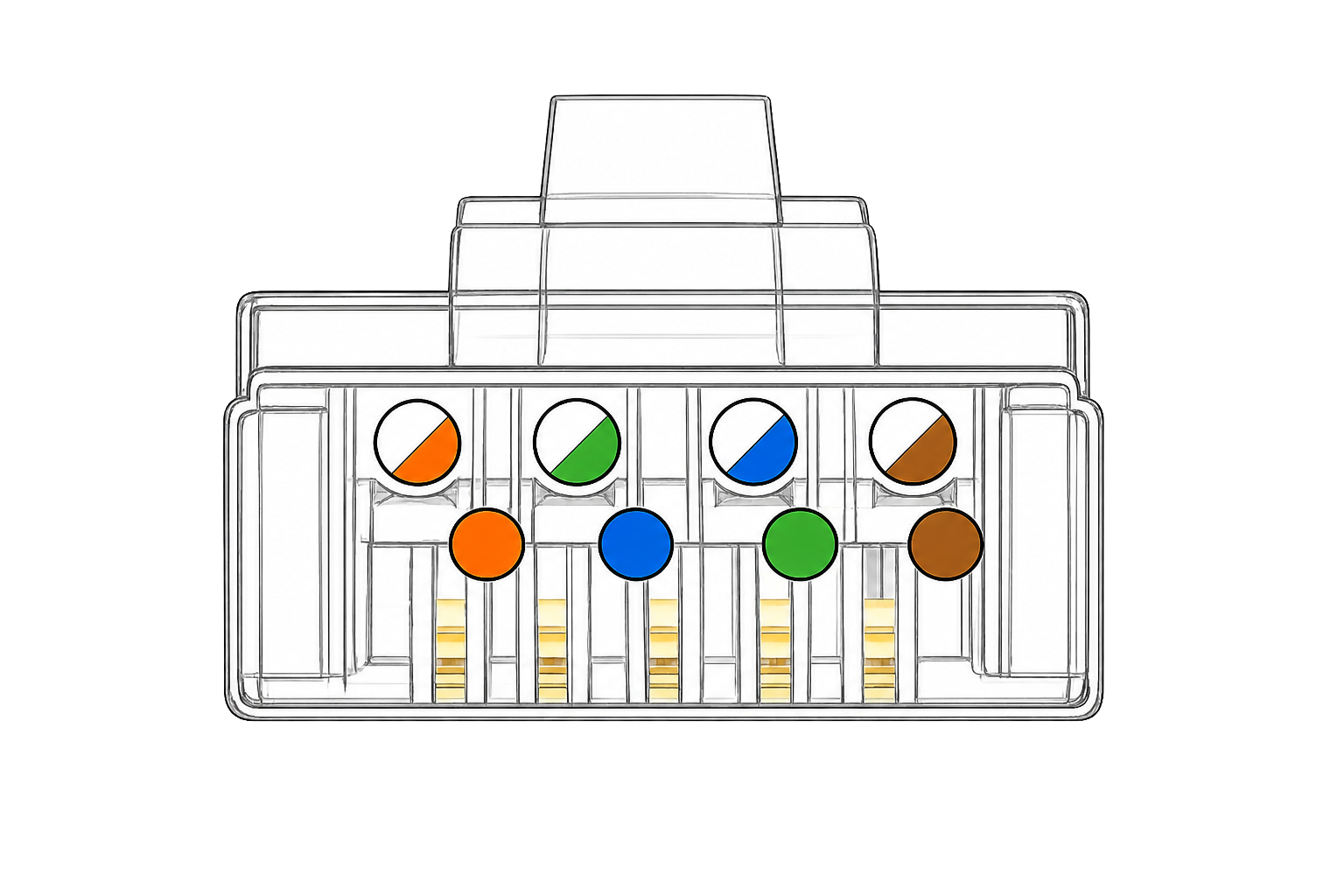

Du kan också välja en kontakt med en adapter. Denna adapter gör det enklare att ordna kablarna i färgordning. Med en kontakt med en adapter, följ steg 1 och 2 som beskrivs ovan: avisolera kabeln och lägg kablarna i rätt ordning. Gör sedan följande:

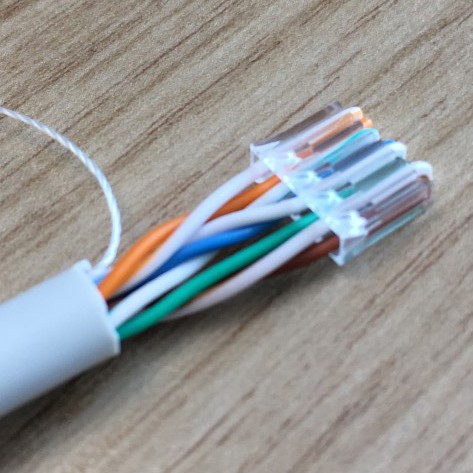

Placera trådarna runt det medföljande verktyget enligt färgsekvensen. Färgsekvensen är:

1. vit-orange
2. orange
3. vitgrön
4. blå
5. blåvit;
6. grön
7. brunvit
8. brun

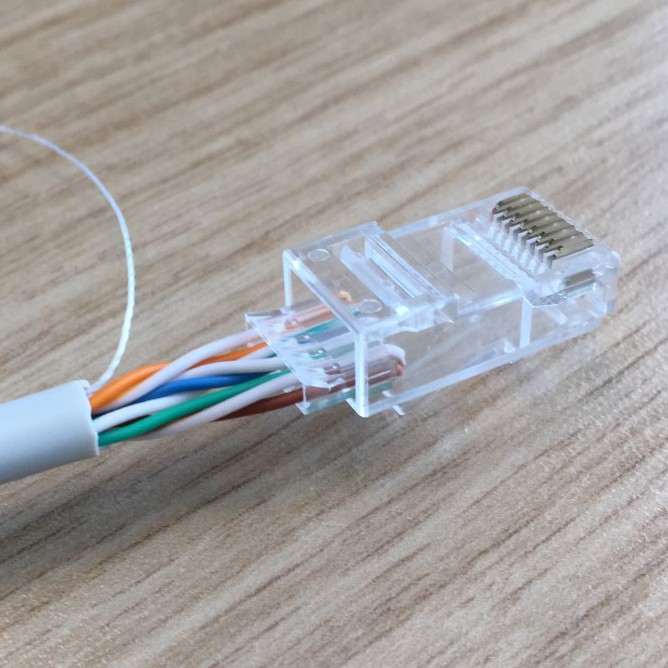

Skjut nu in adaptern i kontakten.

Krymp kontakten med ett krympverktyg.

Nätverkskabeln är klar!

Förläng UTP-kabeln

När du har avslutat internetkabeln med en kontakt kan du ansluta kabeln. Men vad gör du om du efter ett tag vill lägga internetkabeln lite längre? Måste du då dra om en kabel på en rulle hela vägen från början igen?

Som tur är inte det! För detta använder du kopplare för att ansluta två RJ11- eller RJ45-kontakter. Kopplingen har två portar. I den ena porten klickar du fast kontakten som du fäste på kabeln på rullen. Och i den andra porten klickar du fast patchkabeln som är ansluten till din nätverksenhet. På så sätt förlänger du enkelt din UTP-kabel.
