Att ansluta en patchpanel är en viktig del av en nätverksinstallation. Med en patchpanel ansluter du enheter till nätverket. I den här artikeln läser du vilka fyra steg du behöver följa för att korrekt ansluta en skärmad och oskärmad patchpanel.
Hur fungerar en patchpanel?
En patchpanel är en platt panel med flera portar på fram- och baksidan. Den används för att hantera kablar från olika källor och dirigera dem till olika destinationer. Till exempel kan en patchpanel användas för att koppla ett patchskåp. De inkommande kablarna är anslutna på baksidan av panelen, medan portarna på framsidan används som utgångar för patchkablar med RJ45-kontakter som går till till exempel en smart-TV, PlayStation eller bärbar dator.
En patchpanel låter dig enkelt organisera, spåra och underhålla kablar, vilket förbättrar nätverkets prestanda och minskar driftstopp. I den här kunskapsartikeln visar vi dig, med hjälp av foton, hur du ansluter en patchpanel korrekt.
Observera: patchpanelen kan se olika ut beroende på kategori (Kat 5e, 6, 6a eller 7). Detta kan även vara fallet för dig, men procedurerna är desamma för alla typer av patchpaneler.
Ansluter du dina installationskablar till en skärmad patchpanel (STP eller FTP)?
Klicka sedan här och gå till steg-för-steg-planen för den här anslutningen.
Steg 1: förberedelserna

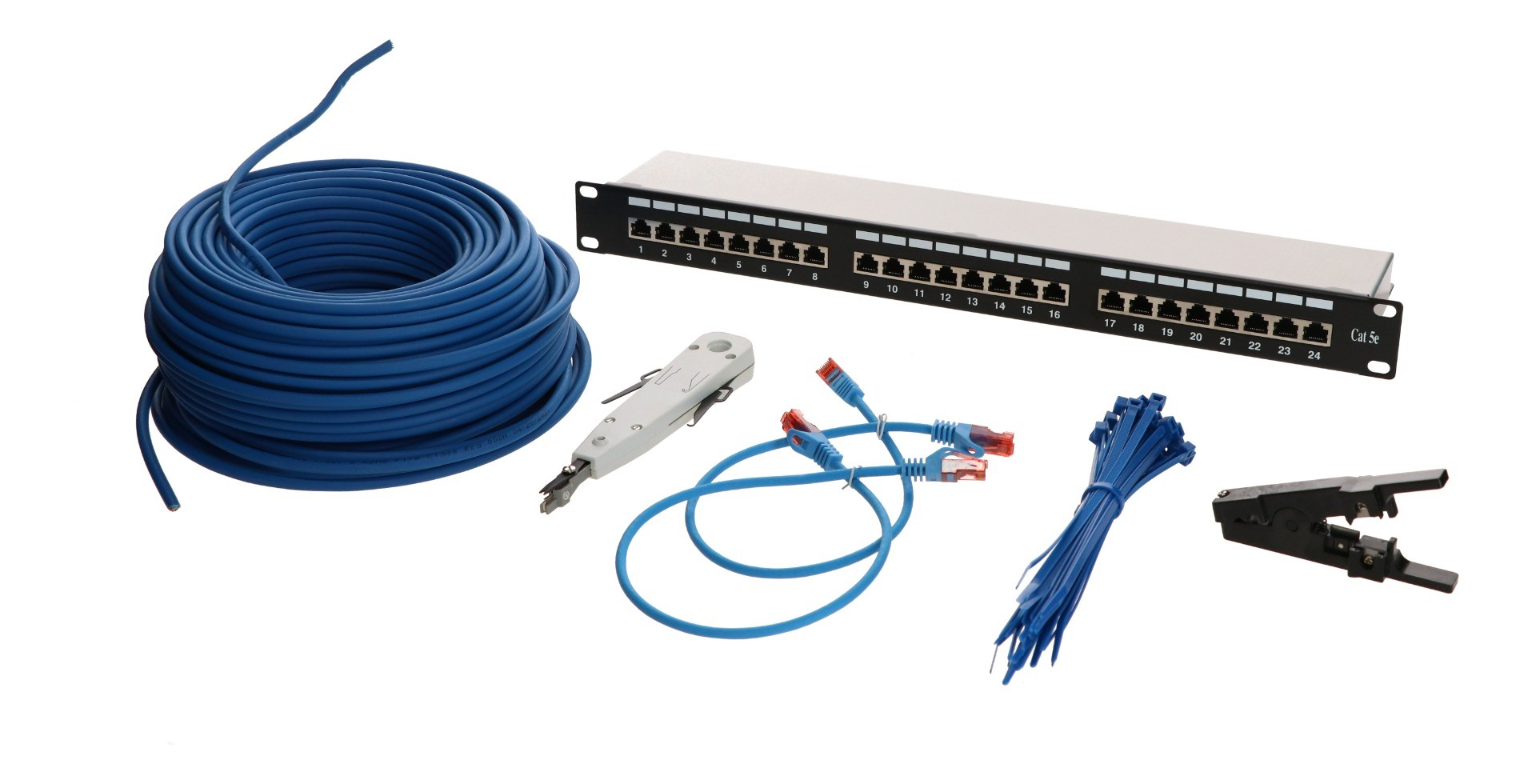

Du vill installera en patchpanel i ett patchskåp. Samla alla nödvändiga saker på arbetsstationen. Du behöver följande:
- en UTP-patchpanel
- en kabelavskalare
- LSA-tång
- Danicom Cat 5e, 6, 6a eller 7 UTP-kabel på rulle (styv)
- kabelband
- valfritt: patchkablar
Observera: Se till att patchpanelen är av samma kategori som installations- och patchkabeln/kablarna. Detta skapar bästa möjliga anslutning vid anslutning av patchskåpet.
Steg 2: kapa kablarna

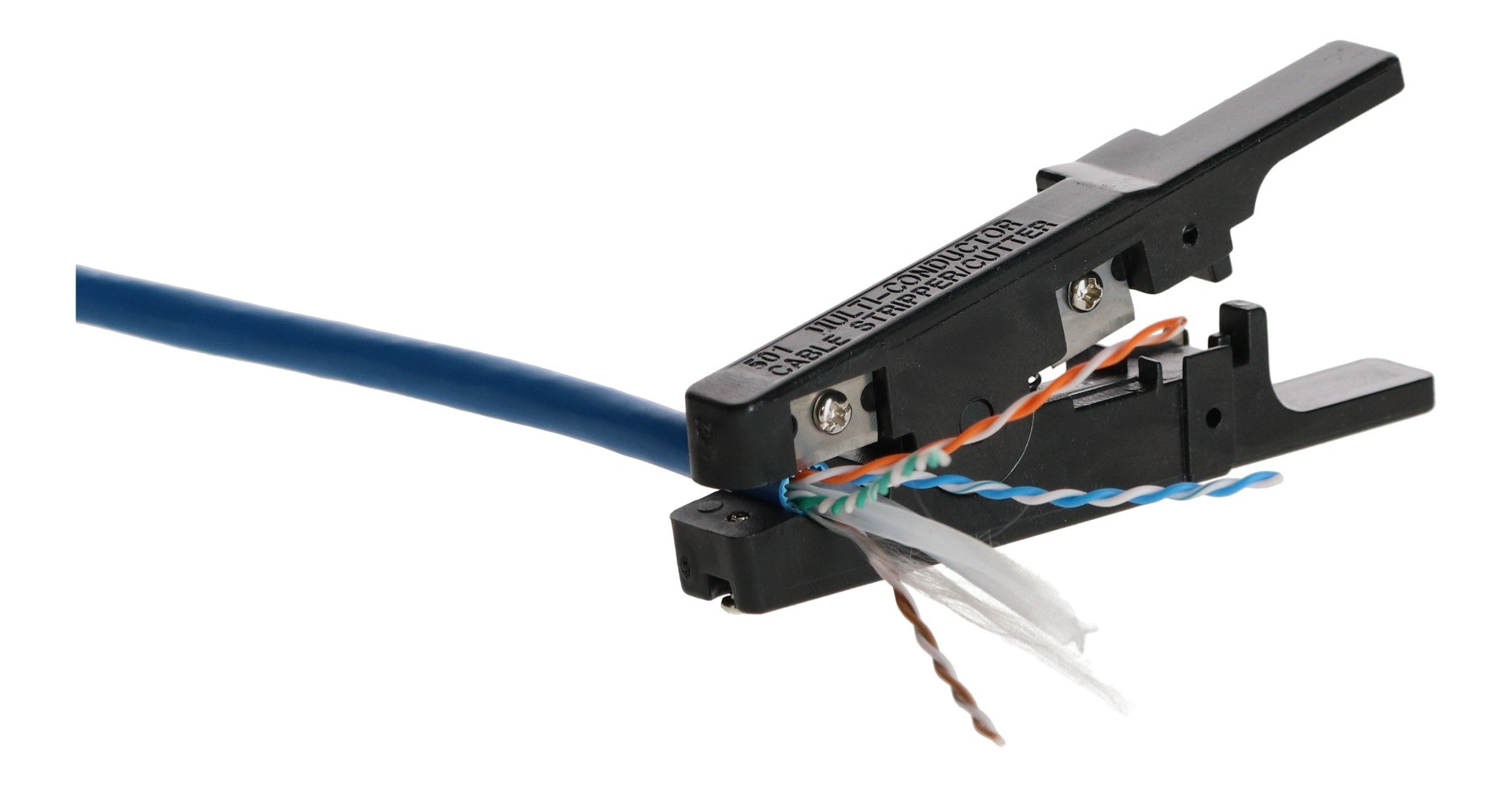

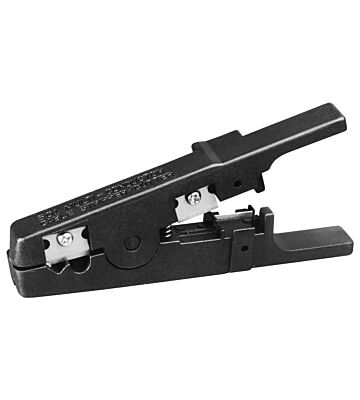

Så snart du har alla nödvändiga förnödenheter på arbetsplatsen, börja med det andra steget: att kapa kabeln. Du kan enkelt kapa kabeln med en kabelskalare. Ta den styva kabeln på rullen, avisolera cirka 6 cm och ta sedan bort nylontråden. Se till att kodningen på kabeln förblir synlig. Arbetar du med flera installationskablar? Se sedan till att du kapar alla kablar till samma längd.
Steg 3: Ansluta installationskabeln

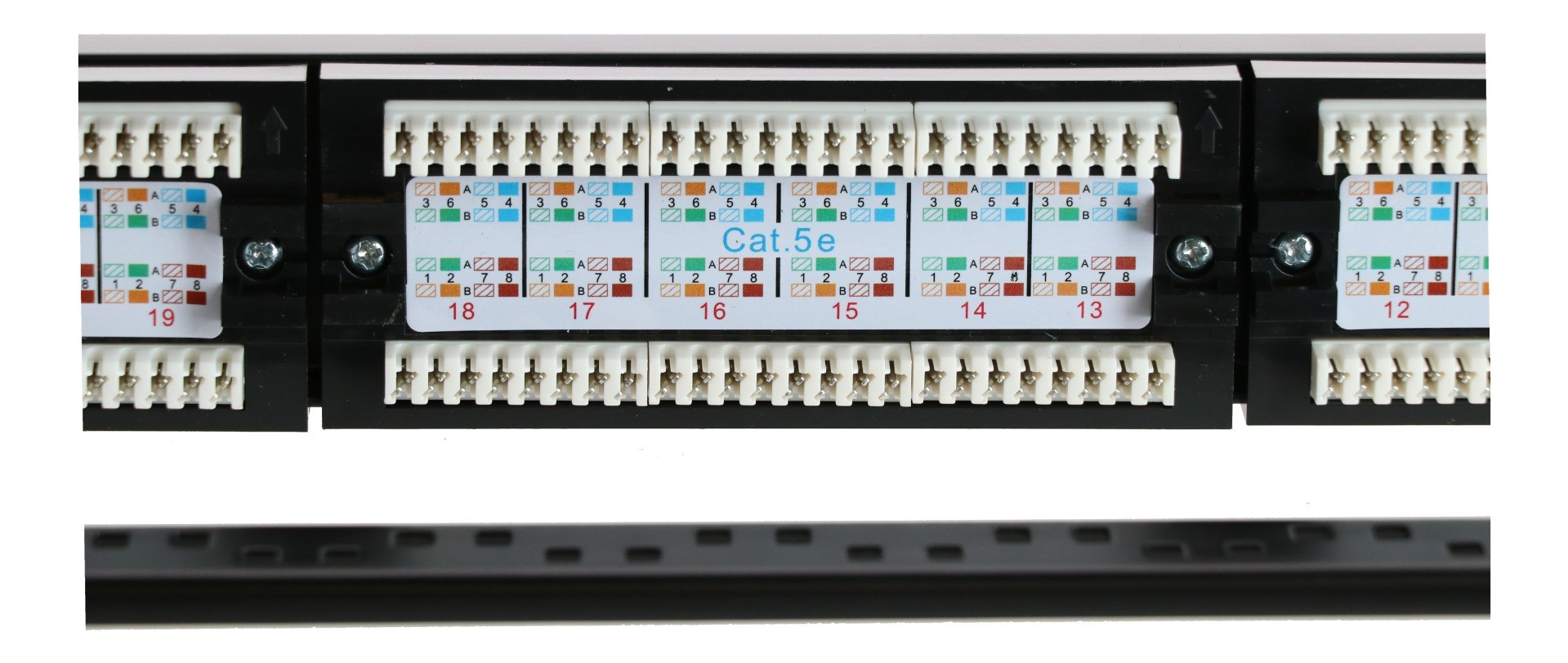

I det här steget ansluter du installationskabeln till patchpanelen. I Europa använder vi 'B-normen ' för anslutningar. B-normen anger kablarnas färgsekvens. Sekvensen visas nedan.
Terminering enligt europeisk B-standard
Den europeiska B-standarden ( EN 50173-1 ) ger riktlinjer för installation och hantering av nätverk. Denna standard säkerställer ett högkvalitativt nätverk. Eftersom alla enheter i Europa är anslutna enligt denna standard kan du vara säker på att installationen är säker och utförd korrekt. Du kommer också att se bokstaven " A " på patchpanelen. Detta står för A-standarden. Detta är ett annat sätt att ansluta en patchpanel, men det rekommenderas inte.

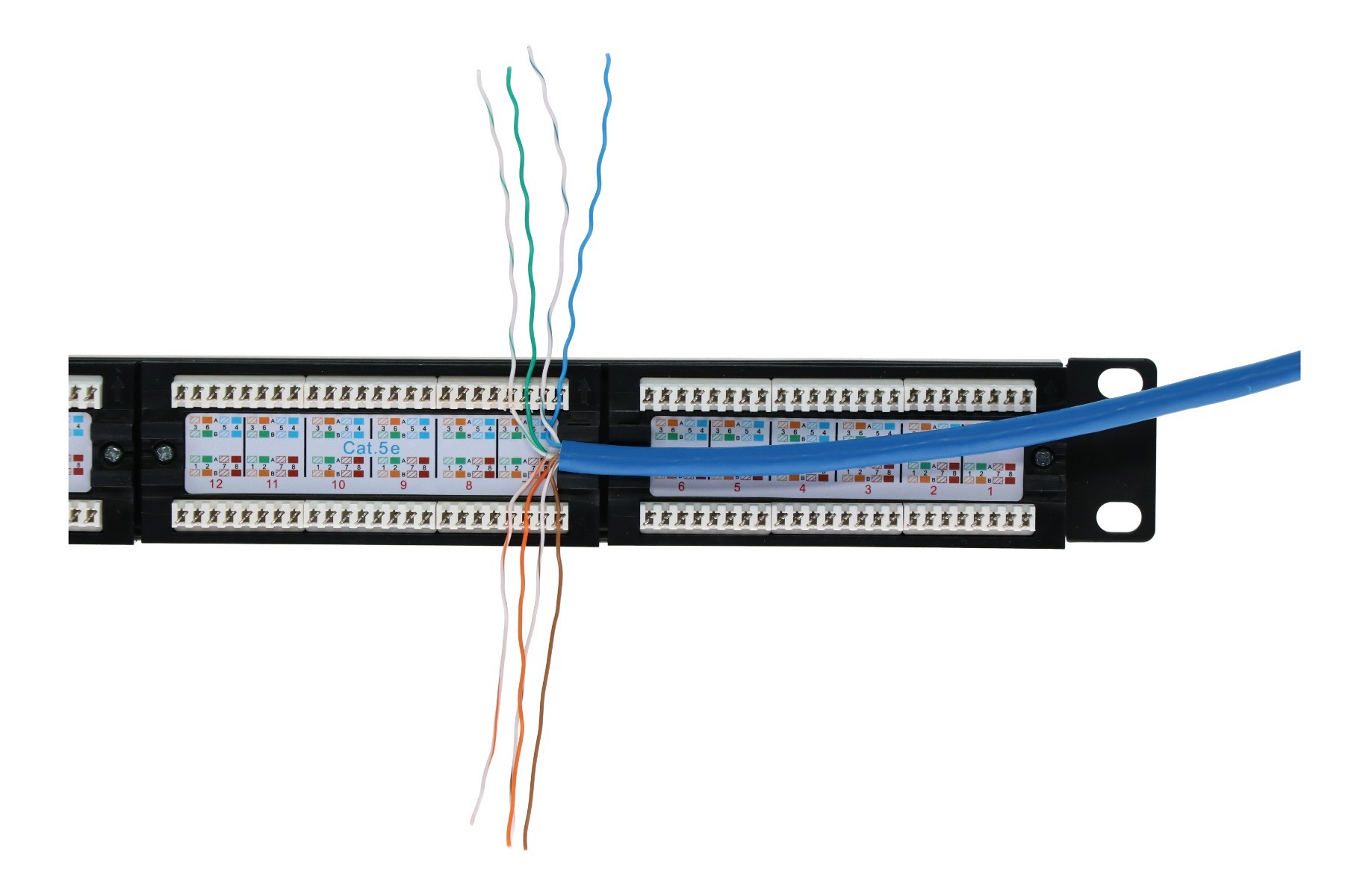

Placera trådparen i rätt färgordning i springan på patchpanelen.
Arbetar du med flera installationskablar? Arbeta då alltid från höger till vänster så att de nya installationskablarna överlappar de tidigare kablarna. På så sätt kommer inte tidigare anslutna kablar i vägen för de nya kablarna som ansluts.
Vrid nu ihop den överflödiga längden på trådarna på den sida där du ska klippa av dem i nästa steg med LSA-tången.
Steg 4: avsluta med LSA-tång

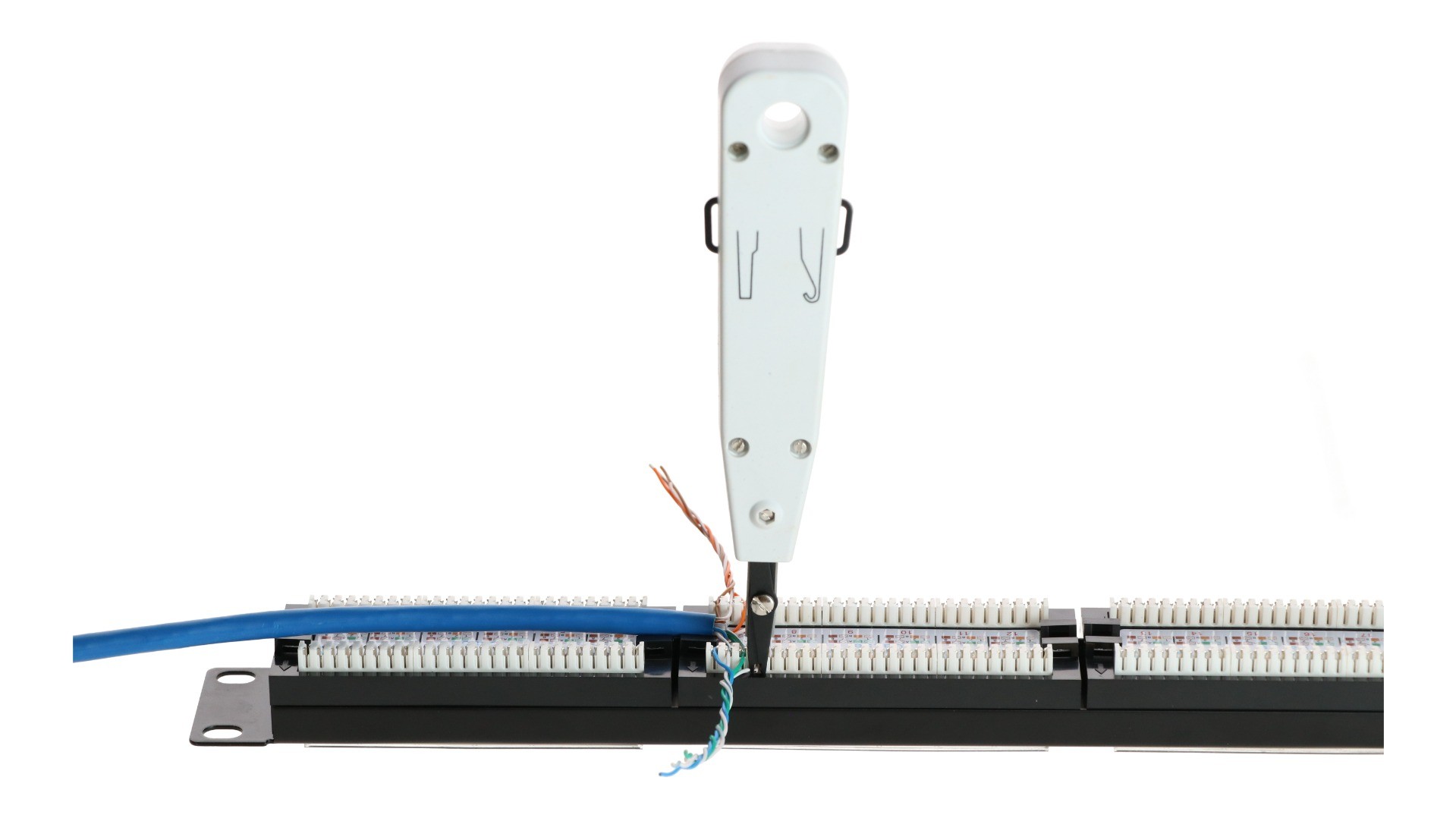

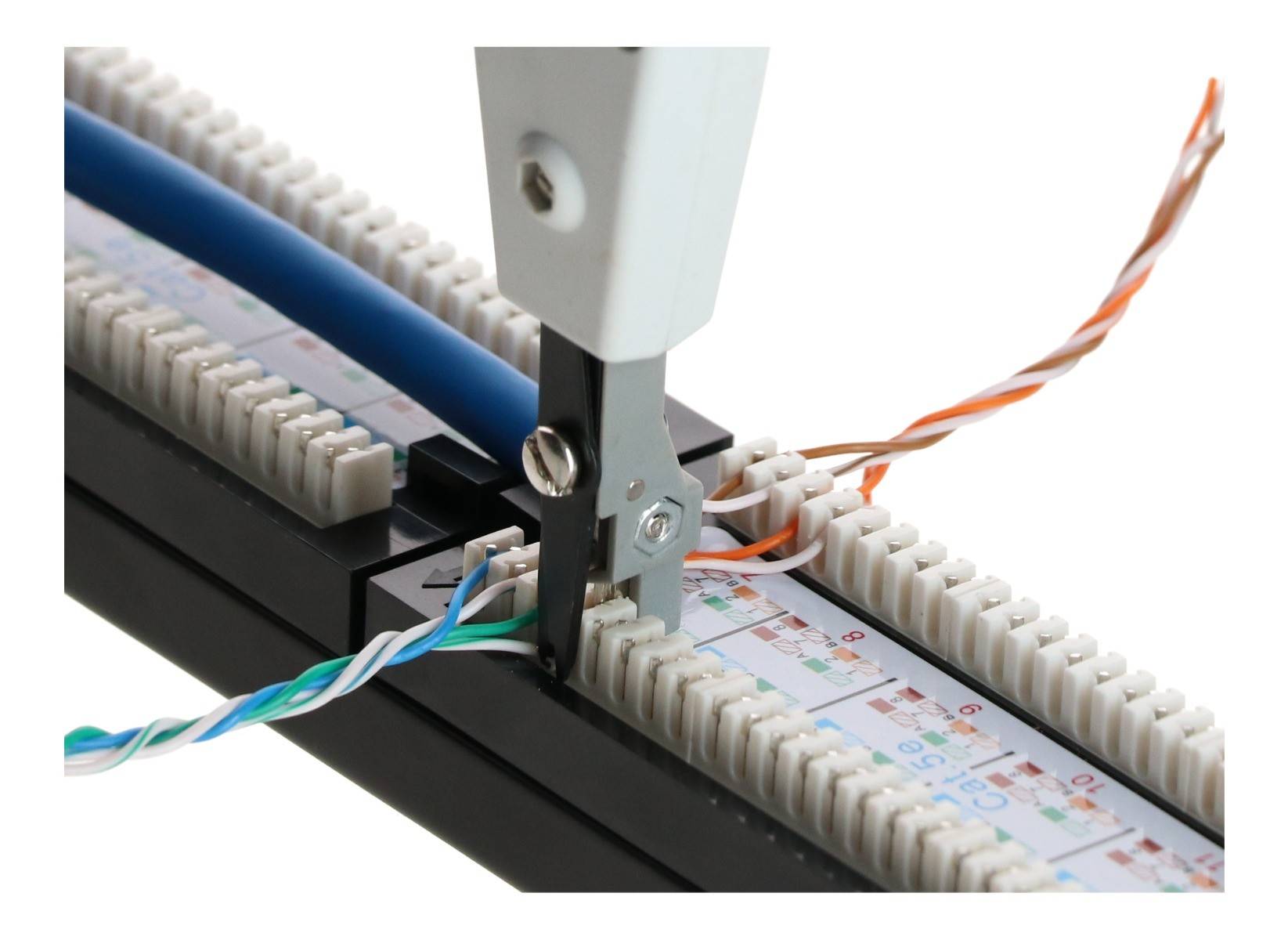

Ta tag i LSA-tången . Använd den för att trycka fast kablarna korrekt på kontaktpunkterna på patchpanelen. Gör detta försiktigt, eftersom det säkrar anslutningen. Obs: se till att den svarta saxen är på utsidan av spåren så att du klipper av installationskabeln på rätt sida.
Steg 5: Säkra och bunta ihop installationskabeln
Du har nästan slutfört installationen på patchpanelen. Som ett sista steg behöver du dölja installationskabeln snyggt. Det finns två sätt att göra detta.

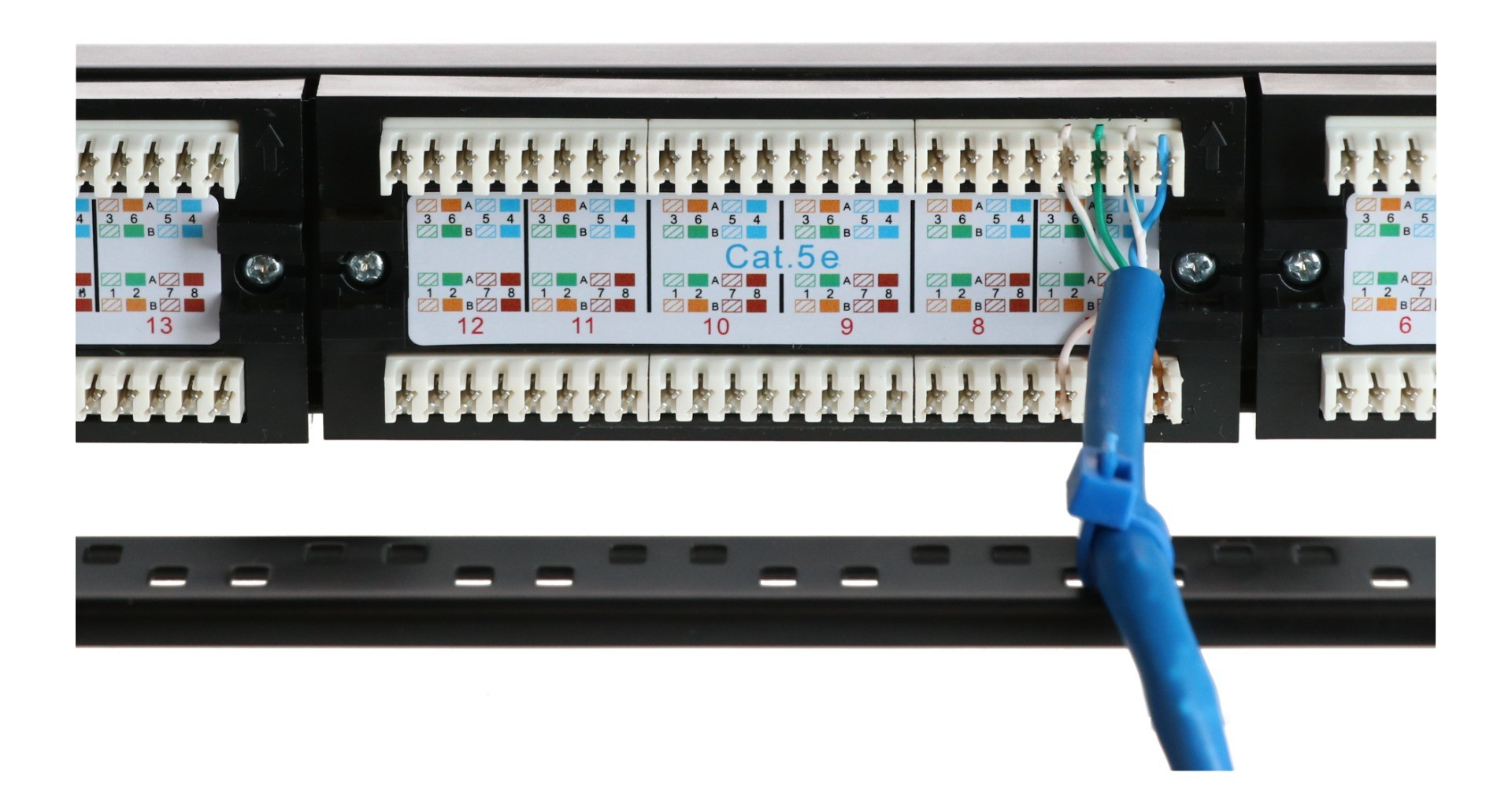

1. Du kan välja att fästa varje enskild kabel på baksidan av patchpanelen. Fäst kabelknippet i det medföljande kabelfästet med buntband.

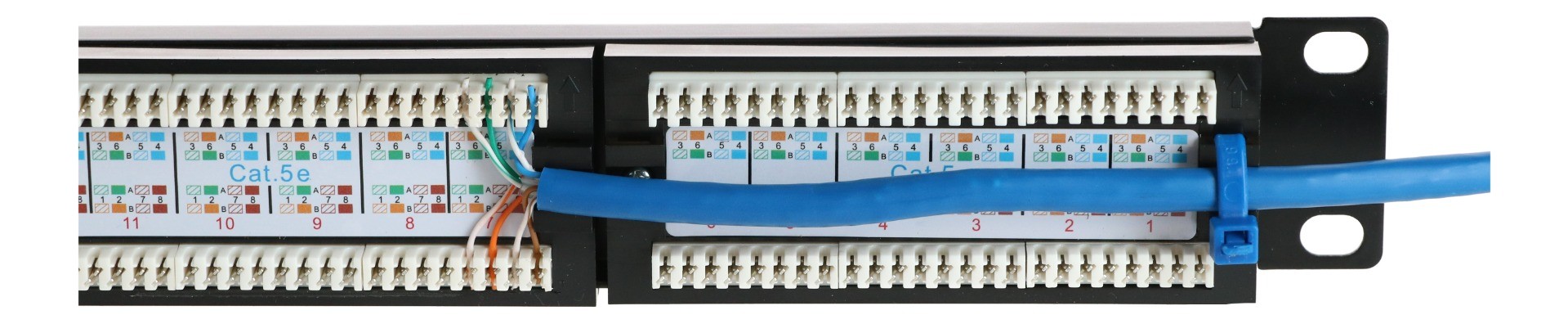

2. Det andra alternativet är särskilt lämpligt om du använder flera installationskablar och vill dölja dem som en enhet i till exempel en kabelkanal. Bunta ihop kablarna till vänster eller höger. Fäst sedan alla kablar med ett buntband.
Som ett sista steg, sätt i nödvändiga patchkablar i rätt portar på andra sidan av patchpanelen för att upprätta en anslutning till enheterna. Du har nu slutfört installationen av installationskabeln på en patchpanel!
Ansluta en STP- eller FTP-patchpanel
Ska du ansluta skärmade installationskablar och en skärmad patchpanel? Följ då stegen nedan.
Steg 1: förberedelserna
Se till att du samlar ihop alla förnödenheter. Du behöver detta:
- en STP- eller FTP-patchpanel
- en kabelavskalare
- LSA-tång
- Danicom CAT 5e, 6, 6a eller 7(S)/FTP-kabel på rulle (styv)
- kabelband
- valfritt: patchkablar
Observera: Se till att patchpanelen är av samma kategori som installations- och patchkabeln/kablarna. Detta skapar bästa möjliga anslutning.
Steg 2: kapa kablarna

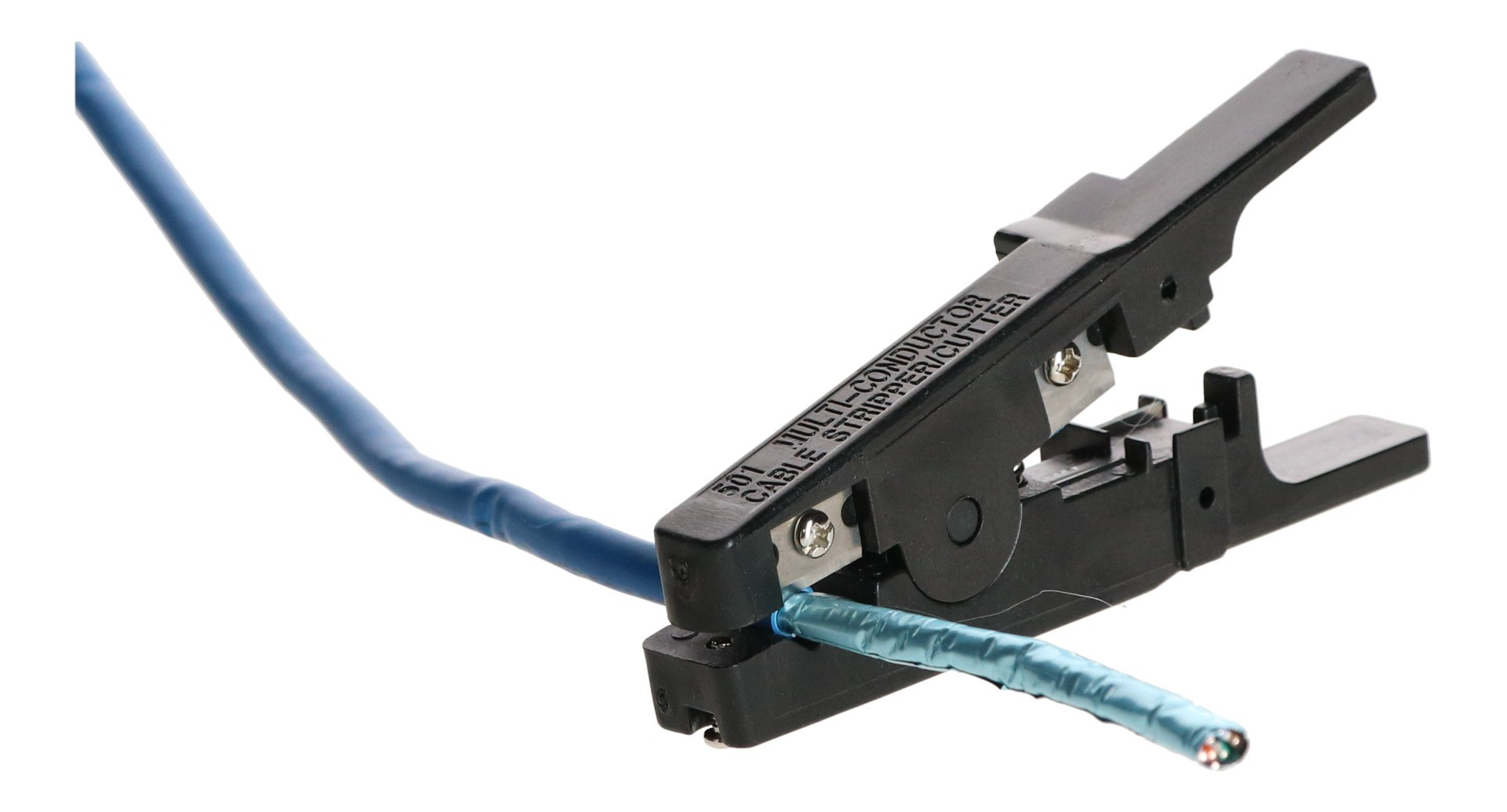

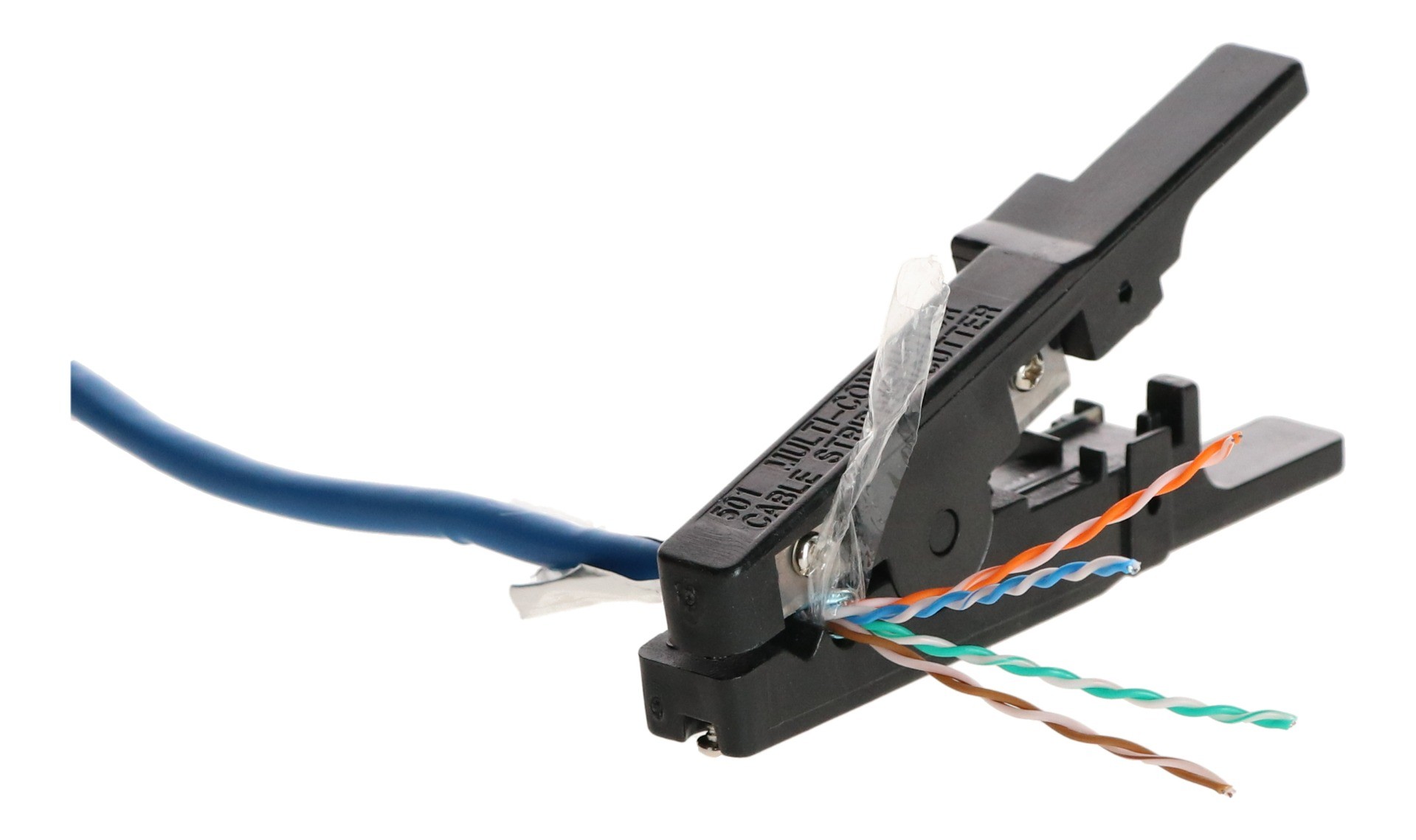

Ta den styva installationskabeln på rulle, avisolera den cirka 6 cm med kabelskalaren och vik tillbaka aluminiumfolien. Ta sedan bort plastfilmen (om sådan finns) och linda jordledningen runt den vikta aluminiumfolien.
Steg 3: Ansluta installationskabeln

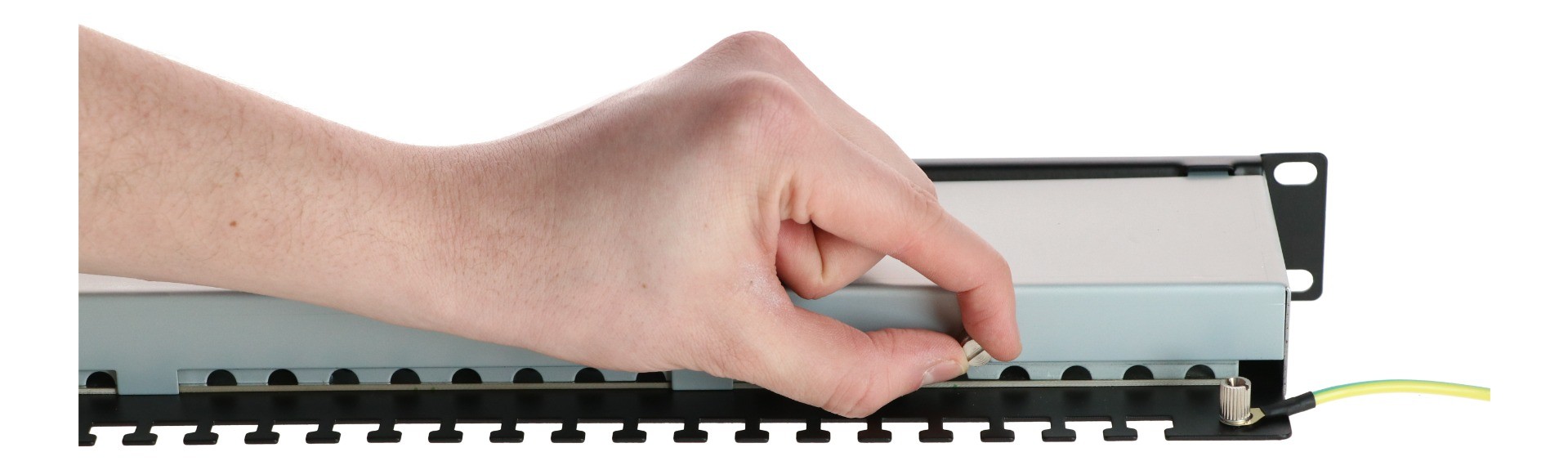

Ta patchpanelen och placera den framför dig så att patchportarna är vända bort från dig. Ta sedan bort skyddshöljet. För att göra detta, skruva loss skruvarna.

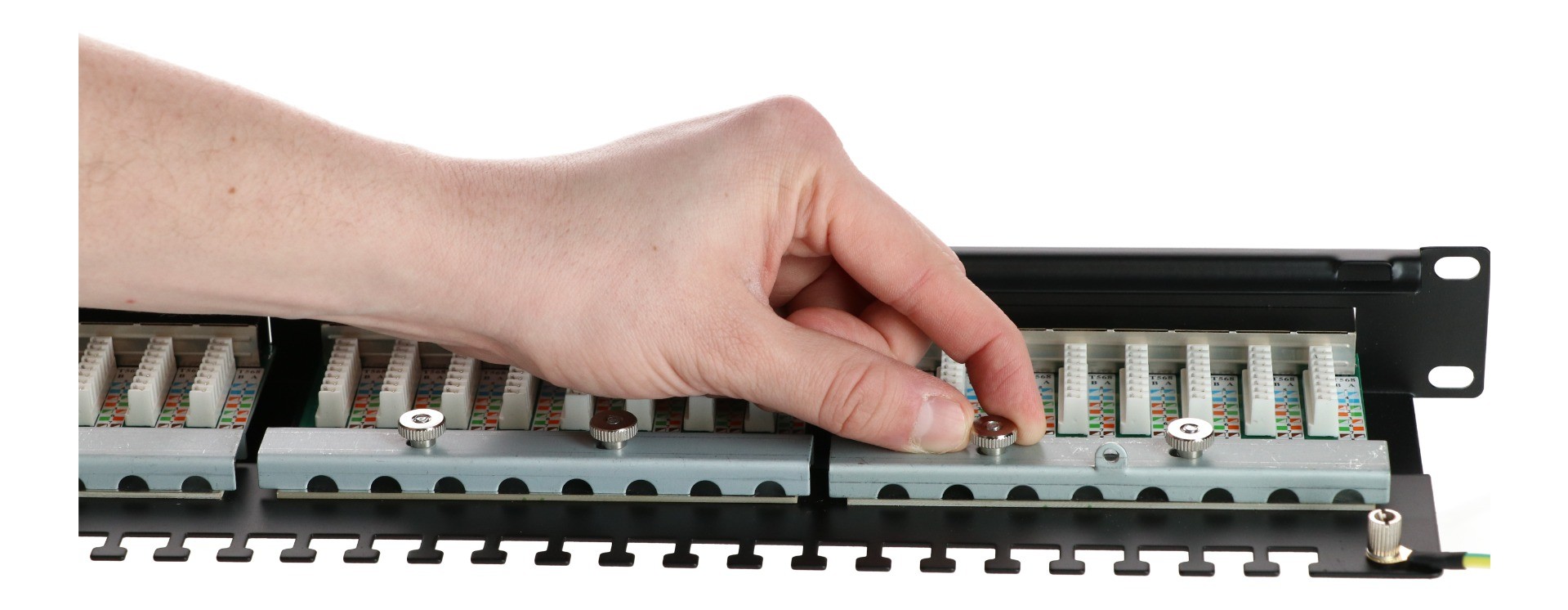

Ta även bort kabelklämman.

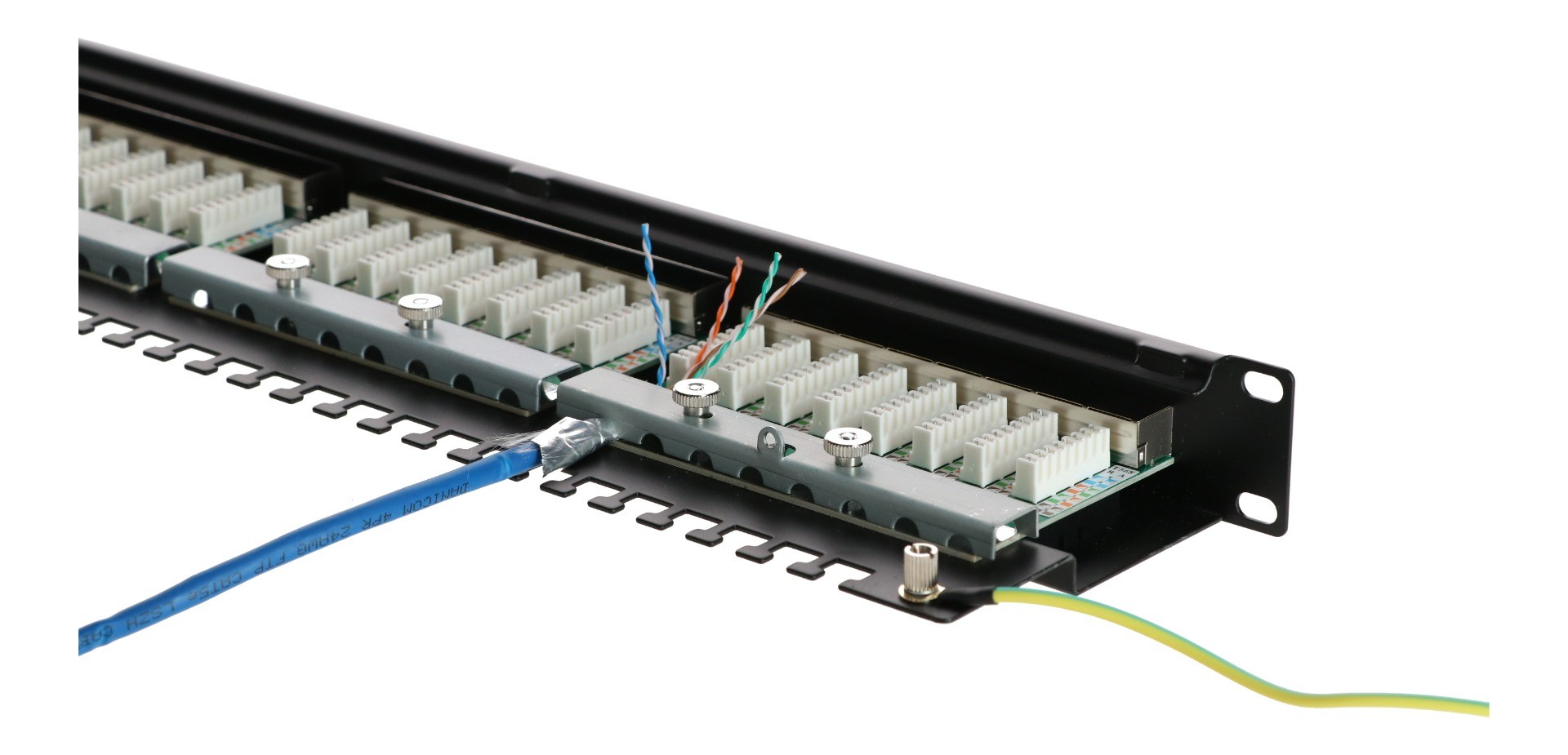

Placera kabeln med den del som du har lindat jordledningen runt under kabelklämman och skruva fast den. Ta bort överflödig aluminiumfolie.
Anslut nu installationskabeln till patchpanelen. I Europa använder vi 'B-normen' för anslutningar. B-normen anger kablarnas färgsekvens. Du kan också se denna sekvens avbildad på din patchpanel.
Terminering enligt europeisk B-standard
Den europeiska B-standarden ( EN 50173-1 ) ger riktlinjer för nätverksinstallation. Eftersom alla enheter i Europa är anslutna enligt denna standard kan du vara säker på att installationen är säker och utförd korrekt. Du kommer också att se bokstaven " A " på patchpanelen. Detta står för A-standarden. Detta är ett annat sätt att ansluta en patchpanel, men den här metoden rekommenderas inte.
Läs mer om den europeiska B-standarden och färgsekvensen.
Steg 4: avsluta med LSA-tång

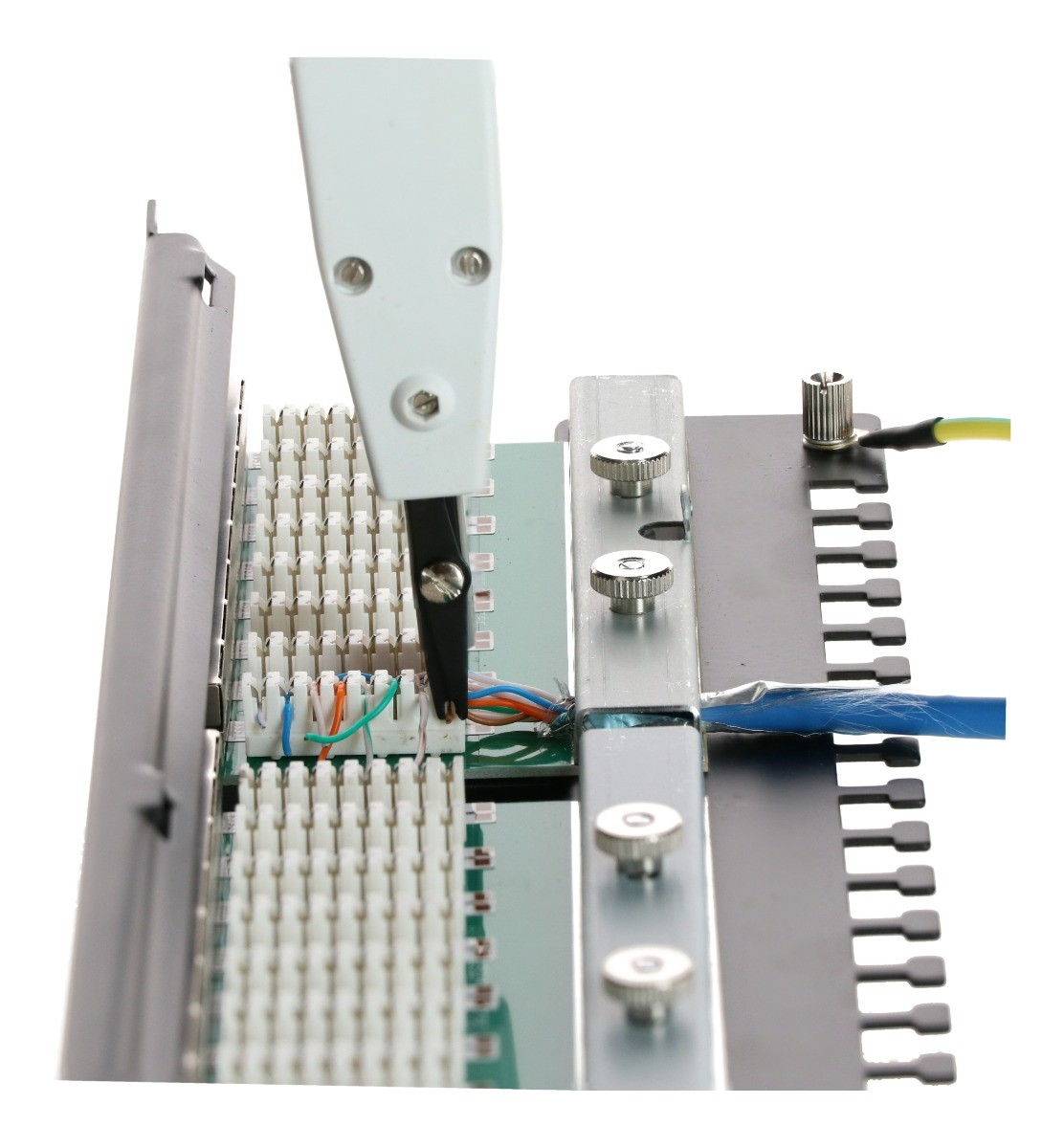

Ta tag i LSA-tången . Använd den för att trycka fast kablarna korrekt på kontaktpunkterna på patchpanelen. Gör detta noggrant, eftersom det säkrar anslutningen. Obs: se till att den svarta saxen är på utsidan av spåren så att du klipper av installationskabeln på rätt sida.
Steg 5: Ansluta installationskabeln

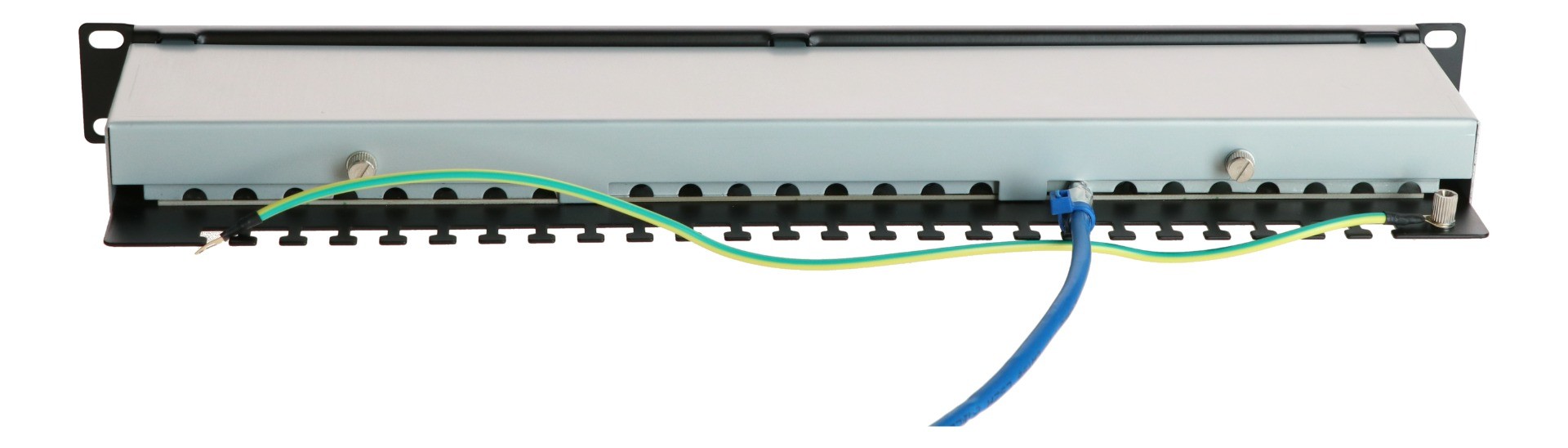

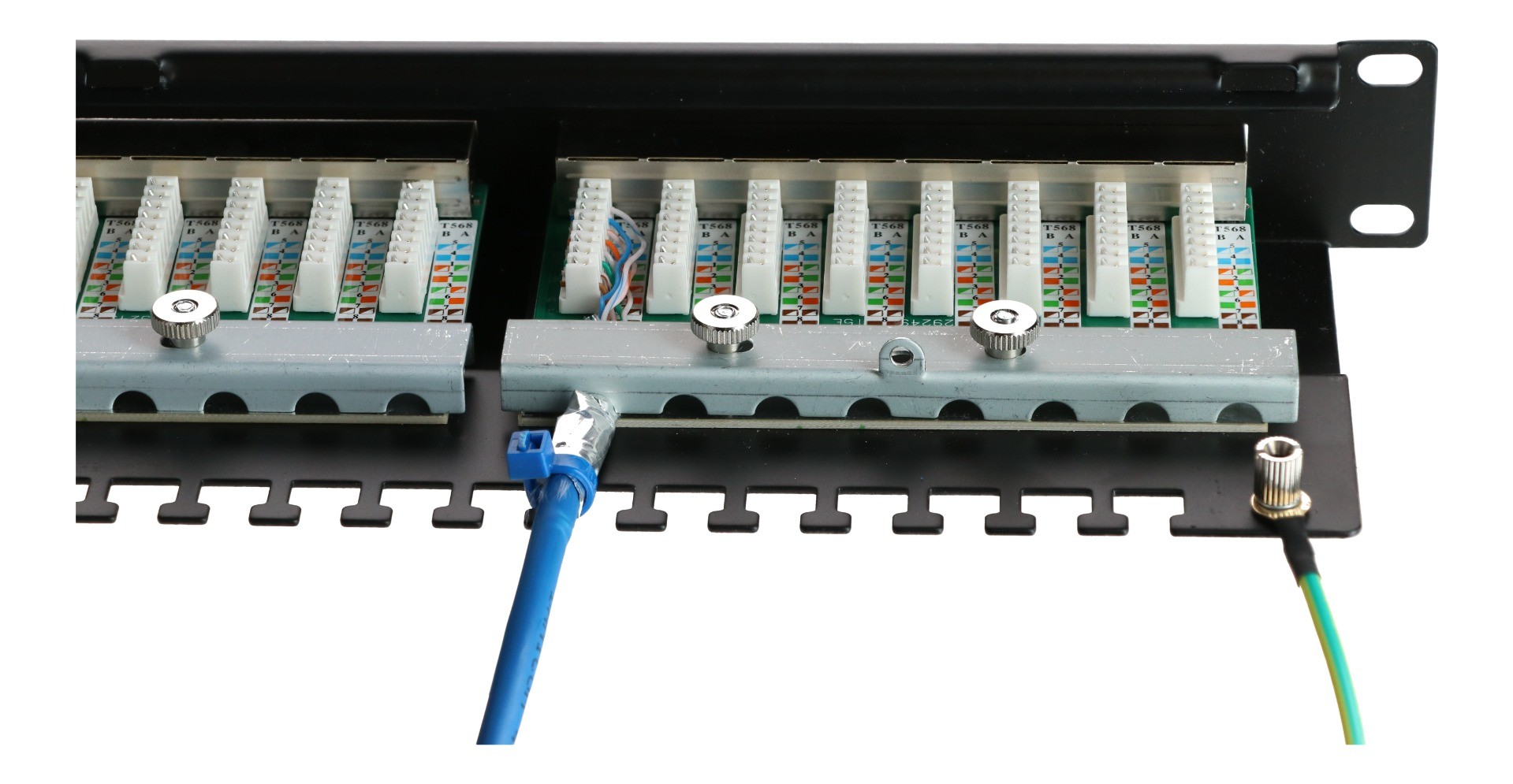

Fäst sedan kabeln med ett buntband och skruva fast locket igen. Vid behov kan du ansluta jordledningen till en jordpunkt i patchpanelen.
Sätt nu tillbaka skyddshöljet på patchpanelen.
Som ett sista steg, sätt i de nödvändiga patchkablarna i rätt portar på andra sidan av patchpanelen för att upprätta en anslutning till enheterna. Du har nu slutfört installationen av installationskabeln på en skärmad patchpanel!
