Dra UTP-kablar från din router, switch eller patchpanel till alla rum där du vill ha stabilt internet. Ett vägguttag har en LSA-list där du avslutar kabeln. Det är bäst att använda en styv kabel för detta. I den här artikeln lär du dig hur du avslutar en nätverkskabel på ett vägguttag steg för steg för att etablera ett stabilt nätverk. Stegen nedan gäller enhetligt för alla typer av nätverkskablar, dvs. UTP- och (S)FTP-kablar.

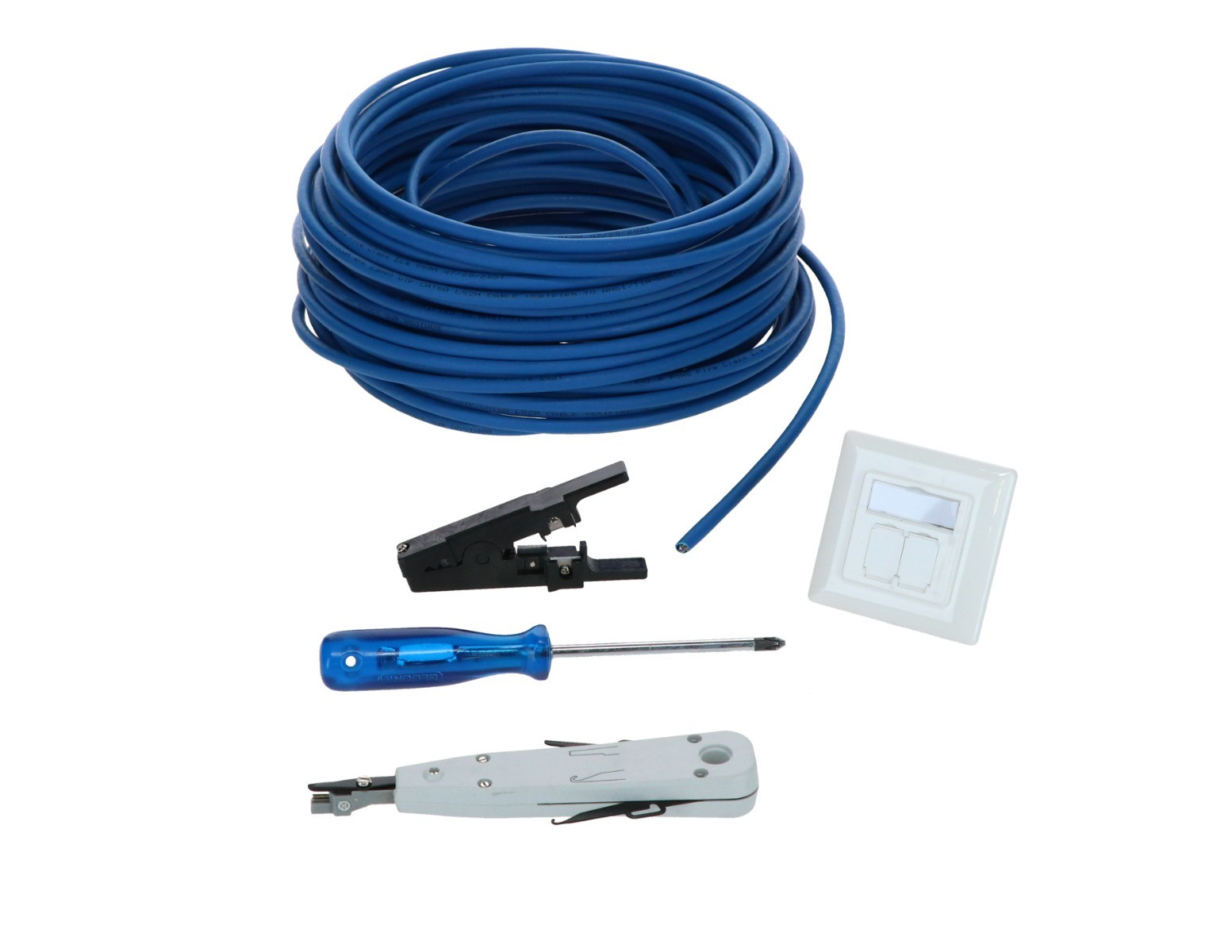

Du behöver detta
Se till att du har materialet nedan ihop innan du börjar ansluta en UTP-kabel till ett vägguttag.
- Danicom Cat5, 6, 6a eller 7-kabel på rulle 100 % koppar - styv UTP eller FTP.
- en eller flera Cat5-, 6- eller 6a- vägguttag . Se till att vägguttaget har samma kategoribeteckning (Cat5, 6 eller 6a) och skärmning (UTP eller (S)FTP) som de UTP-kablar du ska ansluta. Detta är viktigt för en stark och stabil internetsignal. Välj skärmade kablar och vägguttag när kablarna löper tillsammans med andra installationskablar – till exempel COAX. Skärmade kablar förhindrar signalstörningar.
- För Cat7-kabeln på rulle räcker ett vägguttag av kategori 6a.
- en kabelavskalare
- ett LSA-tång (stansverktyg)
- liten skruvmejsel

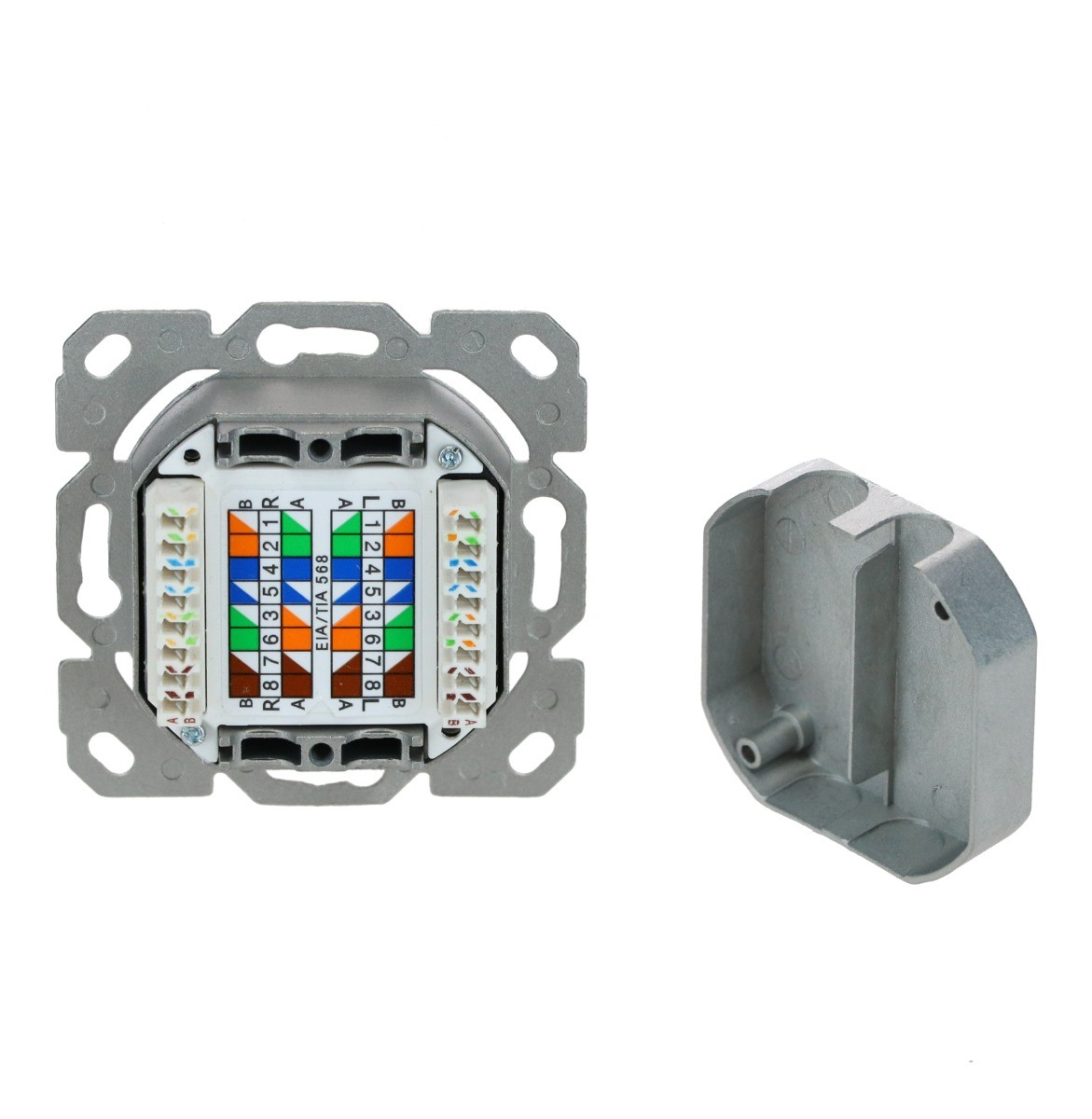

Steg 1: Skruva loss vägguttaget
Ta bort locket från vägguttaget.
Se även vår detaljerade förklaring av färgsekvensen.
Steg 2: Avisolera UTP-kabeln med kabelskalaren
Ta avisoleringstången och avisolera kabeln/kablarna cirka 6 centimeter. Ta bort det genomskinliga plastkorset, om det finns.
När du har gjort detta kommer du tydligt att se fyra par ledningar.
1: vit-blå och blå
2: vit-orange och orange
3: vitgrön och grön
4: vitbrun och brun

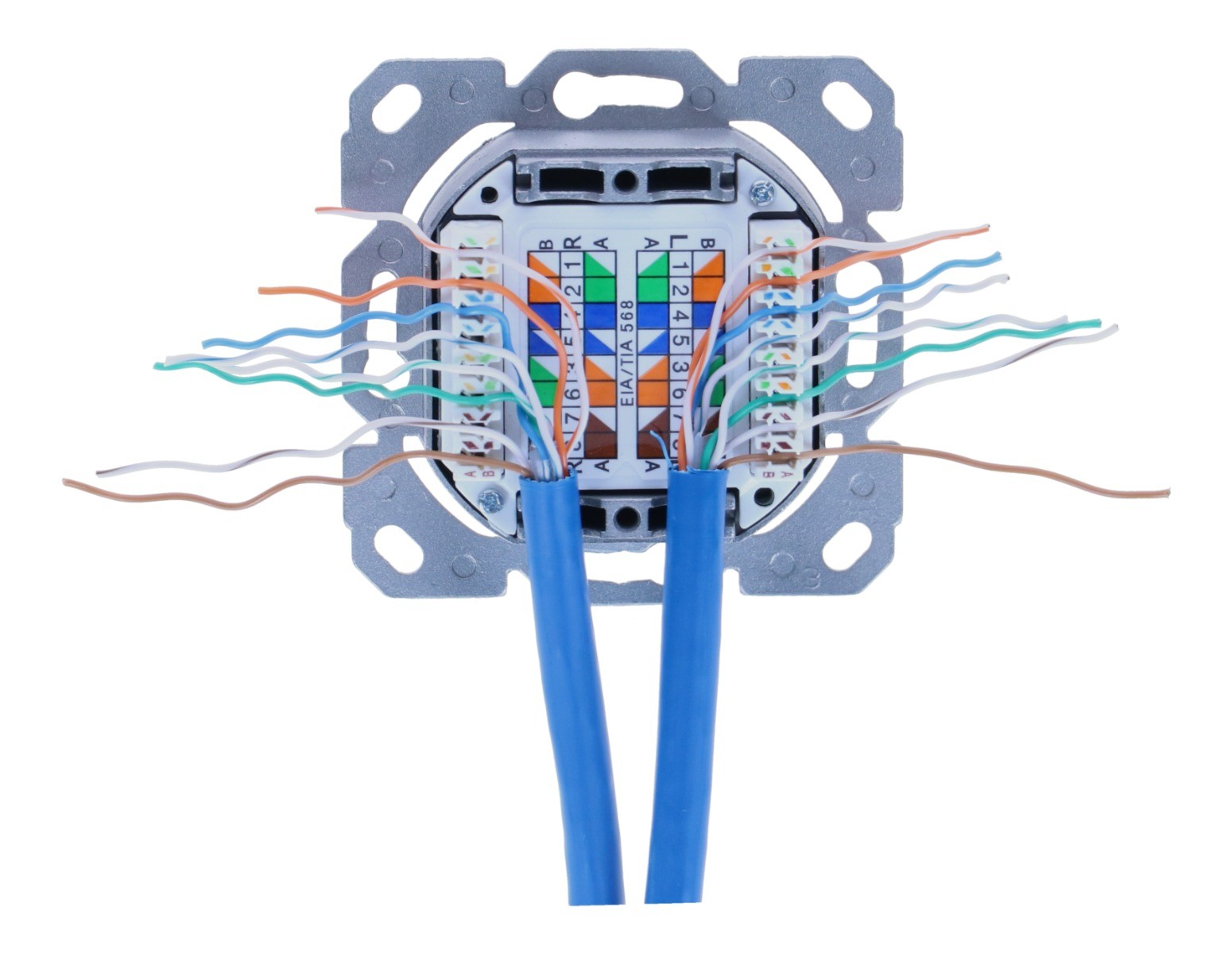

Dra nu kablarna i spåren på LSA-listen enligt den rekommenderade färgsekvensen (europeisk B-standard). Vill du att båda portarna på vägguttaget ska fungera? Använd då två UTP-kablar under installationen. Följ färgsekvensen som anges på produkten.

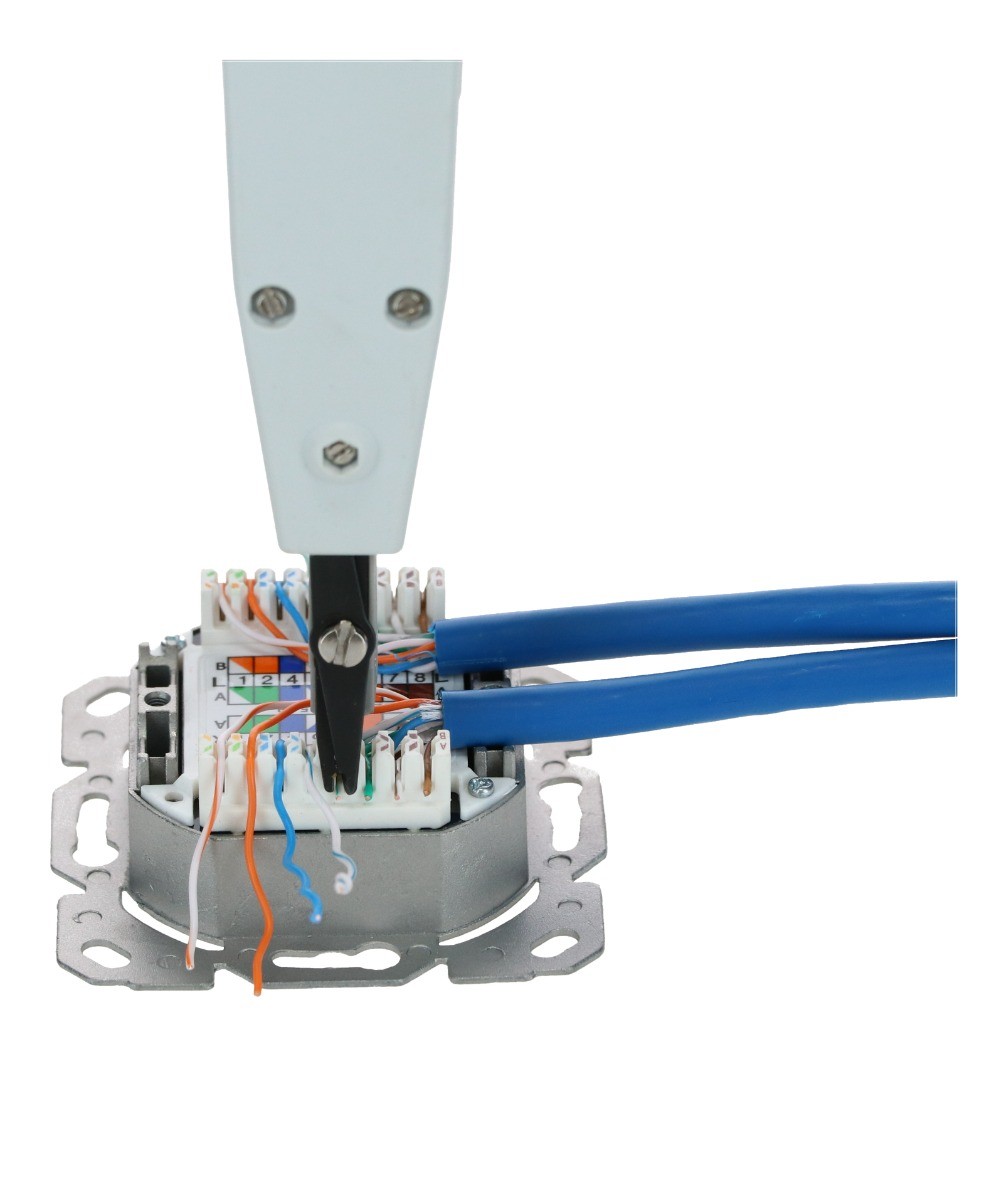

Steg 3: Slutför installationen av vägguttaget med LSA-verktyget
Har du placerat kablarna i rätt färgordning i LSA-listen? Fäst sedan installationen genom att trycka ner kablarna med LSA-verktyget. Gör detta noggrant och exakt. Korrekt fastsättning säkerställer att du får en stabil internetanslutning i varje rum senare. Se till att placera LSA-verktyget på vägguttaget så att de svarta avbitartängerna skär av kablarna på utsidan.

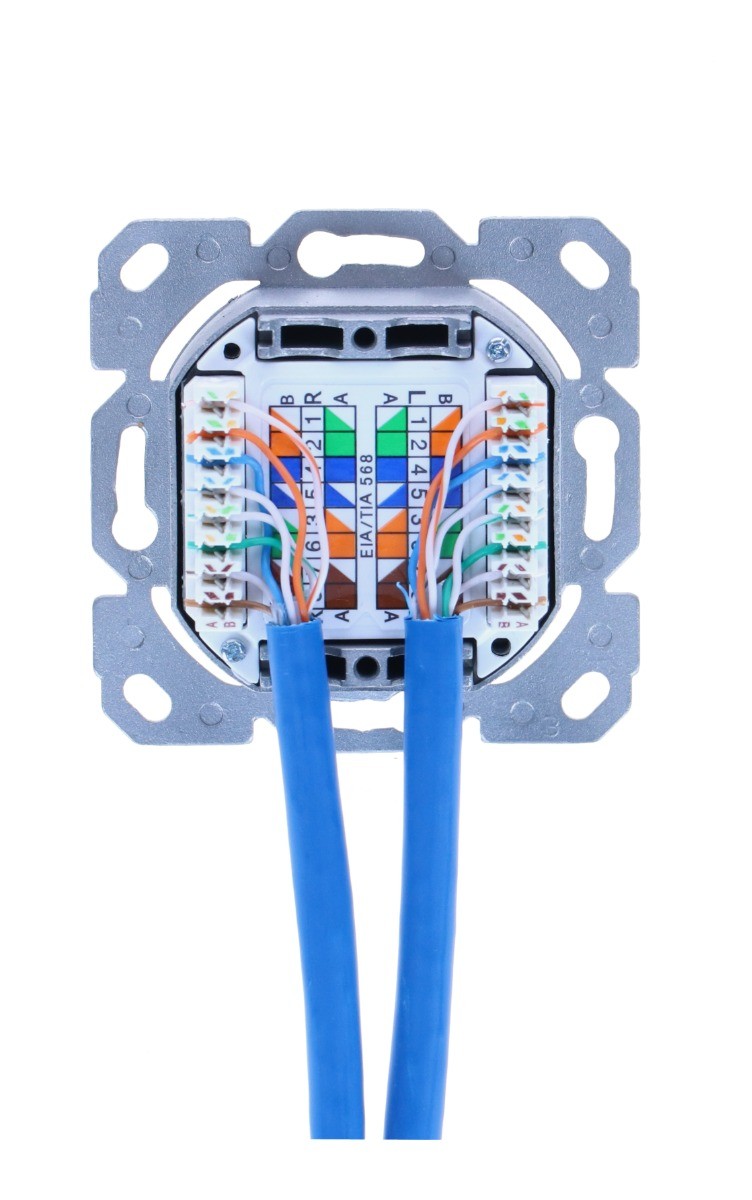

Steg 4: kontrollera installationen
Ser installationen ut som på bilden nedan? Då har du anslutit en UTP-kabel till ett vägguttag! Den infällda eller utanpåliggande dosan är nu klar att användas!
Vill du avsluta nätverkskabeln med en RJ45-kontakt? Du kan läsa om dessa steg i vår blogg Hur gör jag en UTP-kabel?

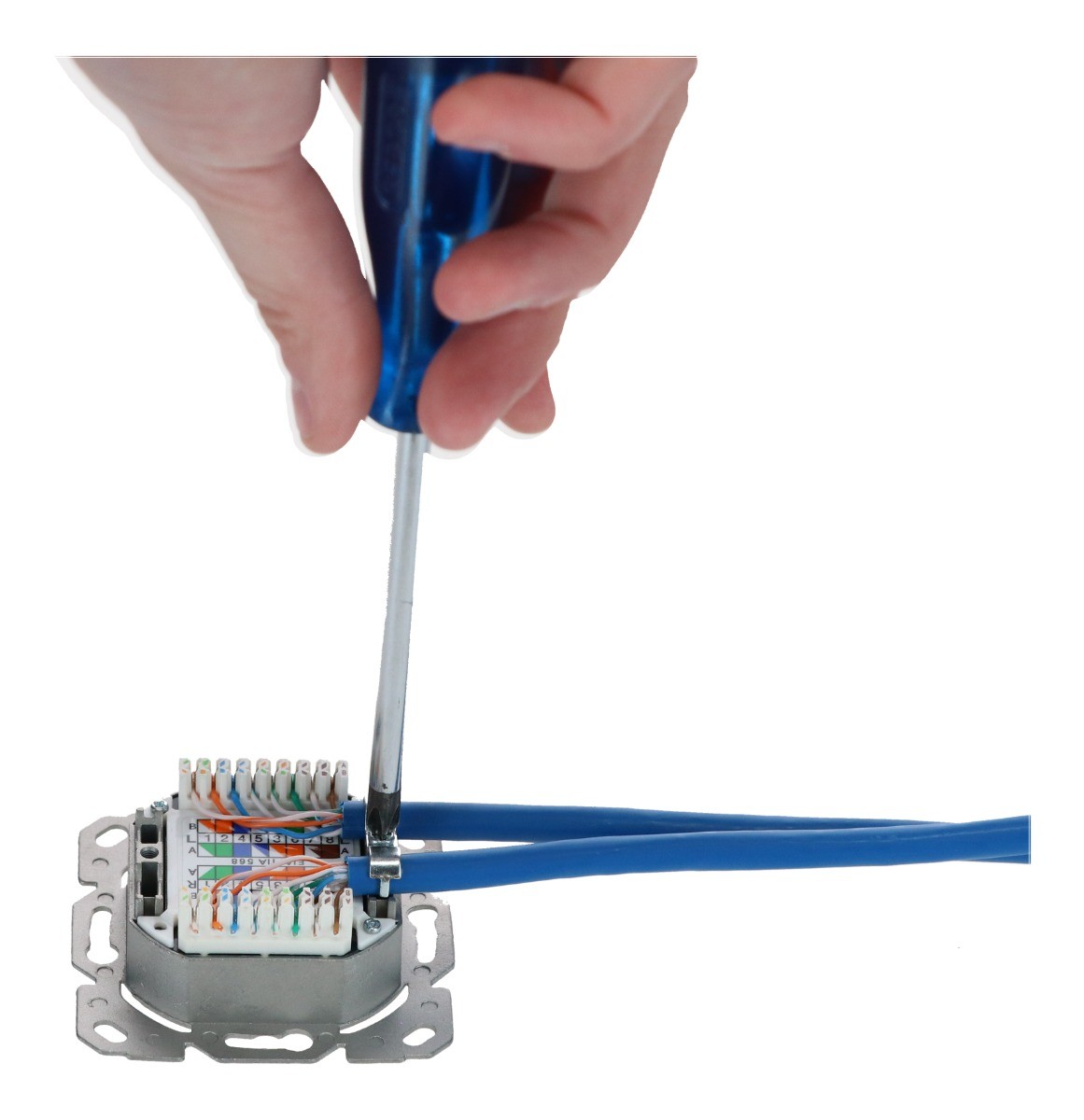

Steg 5: placera kabelklämman
För att säkra kablarna, placera den medföljande kabelklämman över UTP-kablarna.

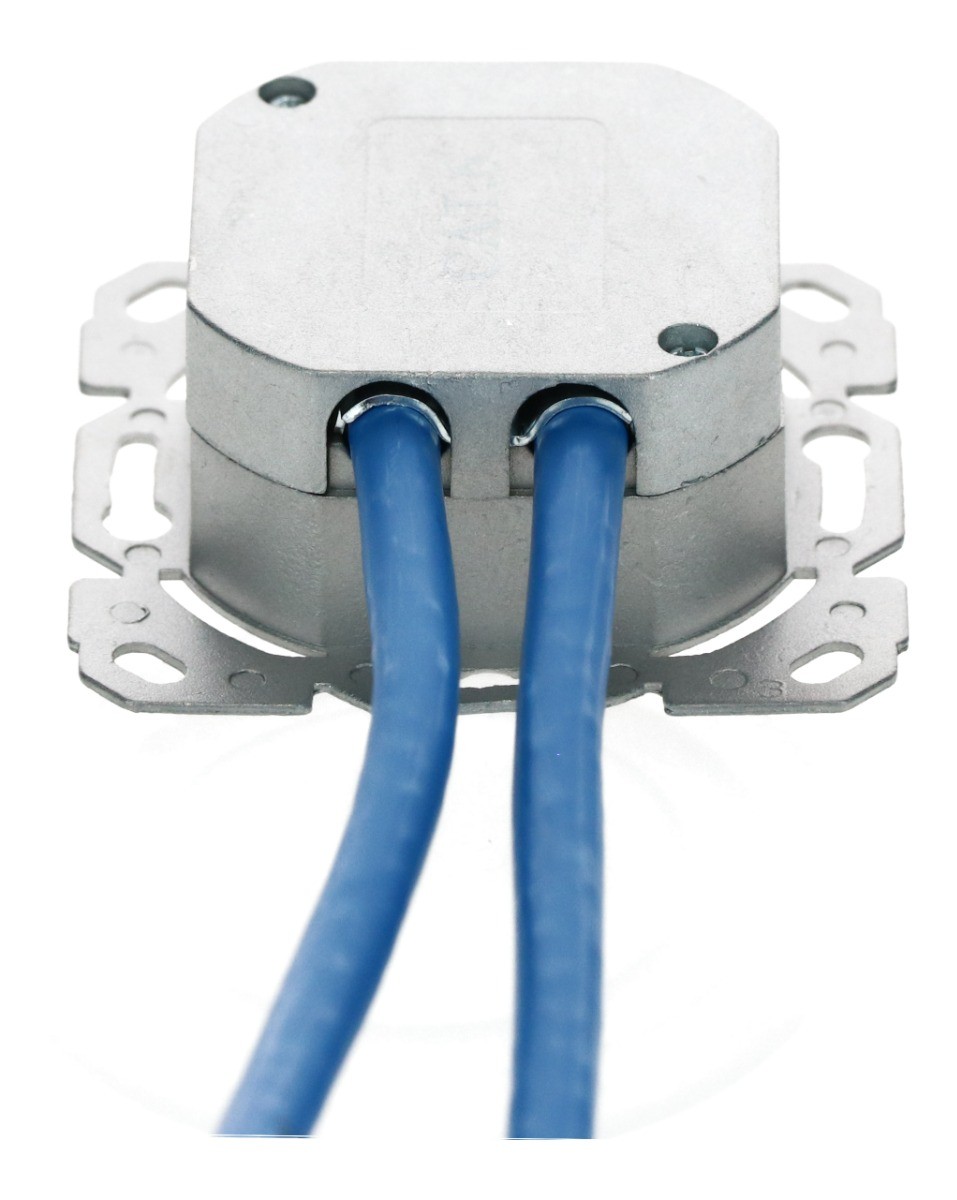

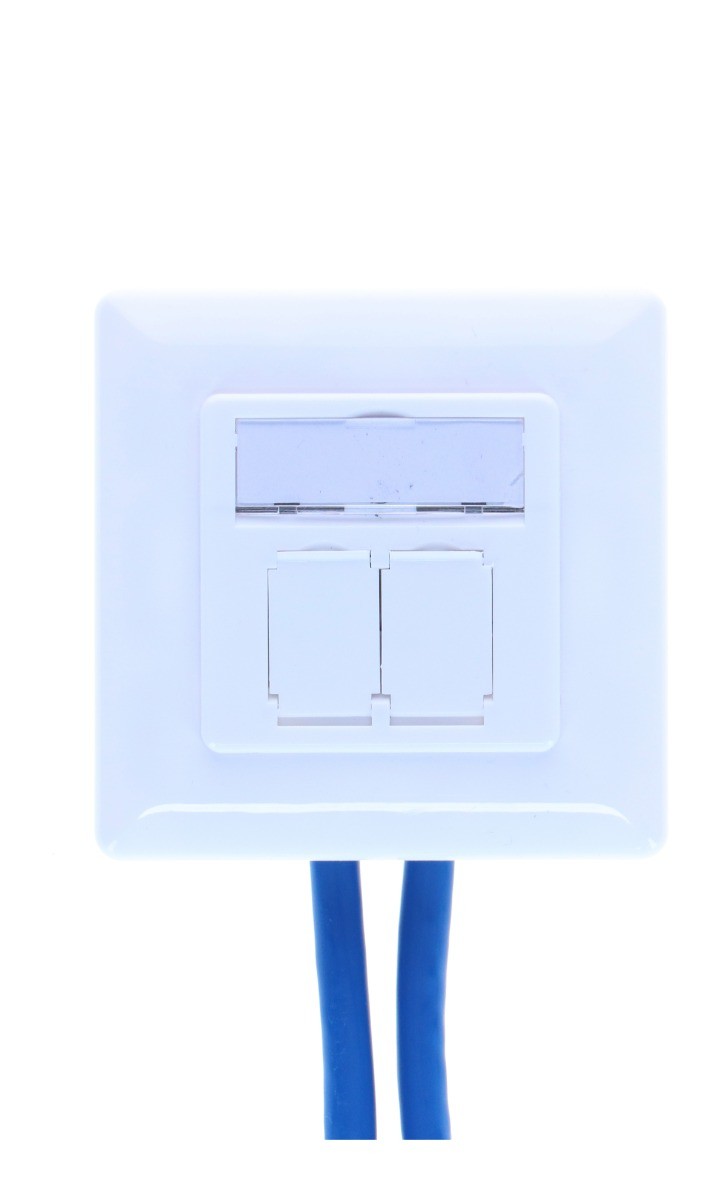

Steg 6: Slutföra anslutningen av vägguttaget
När du har monterat kabelfästet, sätt tillbaka locket till vägguttaget. Vägguttaget är då klart för installation i väggen. Sätt tillbaka framsidan av vägguttaget.
