Keystones är extremt användbara för att utrusta en patchpanel med de anslutningar du behöver. På så sätt är du inte beroende av en patchpanel med till exempel bara Cat5e RJ45-anslutningar.
Keystones är extremt användbara för att utrusta ett Keystone-patchpanel med de anslutningar du behöver. På så sätt är du inte beroende av en patchpanel med till exempel bara Cat5e RJ45-anslutningar.
Färgsekvens för keystones
Keystones finns i olika varianter. En keystone kan användas för att avsluta olika typer av datakablar. Kabeln ansluts till en så kallad LSA-remsa på baksidan eller inuti keystonen. Kabelns åtta ledare är fästa i de åtta anslutningspunkterna med hjälp av en LSA-tång . LSA-remsor har alltid en A- och en B-färgsekvens. Det kan dock ibland uppstå förvirring kring detta med de olika keystones. Färgsekvensen kan skilja sig åt per keystone, eller så är det inte helt tydligt vilka anslutningspunkter som motsvarar vilken färg.
Steg 1 - Använd en styv kabel
Om du väljer att använda nyckelstenar är det viktigt att du använder en kabel med stel kärna (styv kabel). Kablar med flexibel kärna (flexibel kabel) kan inte anslutas till LSA-remsor. Detta beror på att alla lösa, mycket tunna koppartrådar i ledarparen i en flexibel kabel inte kan anslutas ordentligt med LSA-verktyget.
Steg 2 – Tillämpa B-standarden
Som tidigare diskuterats har keystones en LSA-remsa med två färgsekvenser, indikerade med A och B. I Europa tillämpas alltid B-standarden som standard. Därför måste färgsekvensen indikerad med B följas när en styv kabel monteras på keystonen. Denna färgsekvens kan dock variera från en keystone till en annan, och det är här förvirring ofta uppstår. När du gör ändringar i ett befintligt nätverk, till exempel för att snyggt avsluta kablar vid arbetsstationen, kontrollera kopplingsboxen för att se vilken färgkodning som har tillämpats.
Steg 3 – Anslut trådparen till rätt anslutningspunkter
I bilderna nedan förklarar vi därför för varje keystone vilken färgsekvens du kan använda.

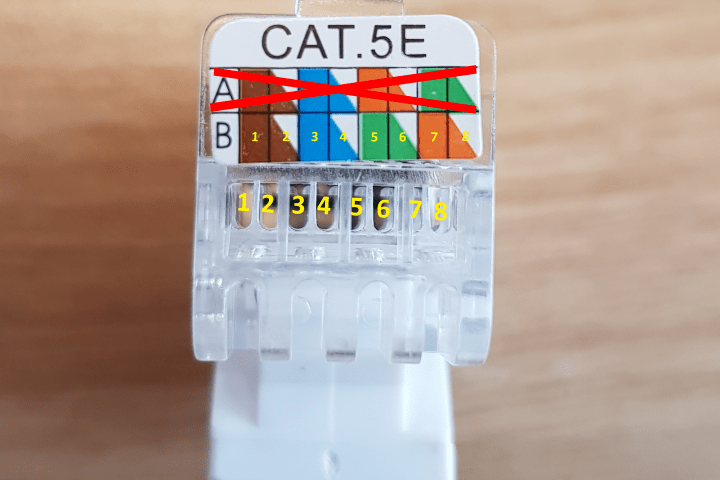

Cat5e UTP Keystone-kontakt - Toolles (DS-KC-UTP5-TL)
 | 1: Brun 2: Vitbrun 3: Blå 4: Vit-Blå 5: Grön 6: Vit-Grön 7: Orange 8: Vit-Orange |

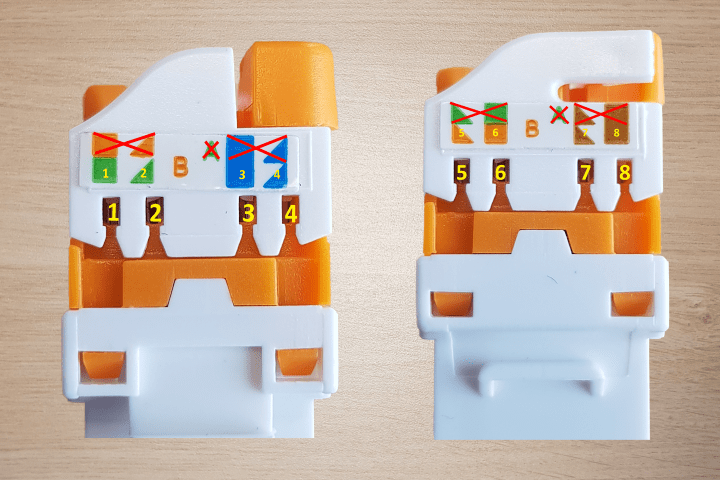

CAT6 UTP Keystone-kontakt - Verktygslös vridning (DS-KC-UTP6-TL-T)
Färgsekvensen nedan gäller för följande keystone, utöver DS-KC-UTP6-TL-T: DS-KC-UTP6A-TL-T.
 | Sida 1 1: Grön 2: Vit-Grön 3: Blå 4: Vit-Blå Sida 2 5: Vit-Orange 6: Orange 7: Vitbrun 8: Brun |

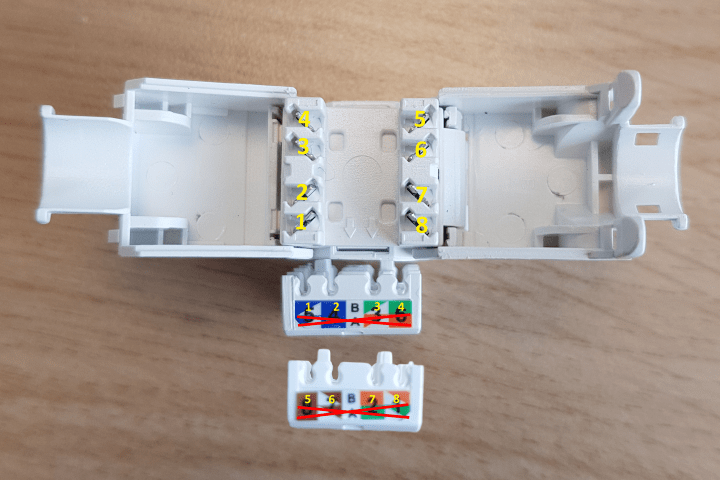

Cat6a UTP Keystone-kontakt (DS-KC-UTP6A-RJ45)
Färgsekvensen nedan gäller inte bara DS-KC-UTP6A-RJ45, utan även följande keystone: DS-KC-STP6A-TL.
 | 1: Vit-Blå 2: Blå 3: Vit-Grön 4: Grön 5: Brun 6: Vitbrun 7: Orange 8: Vit-Orange |

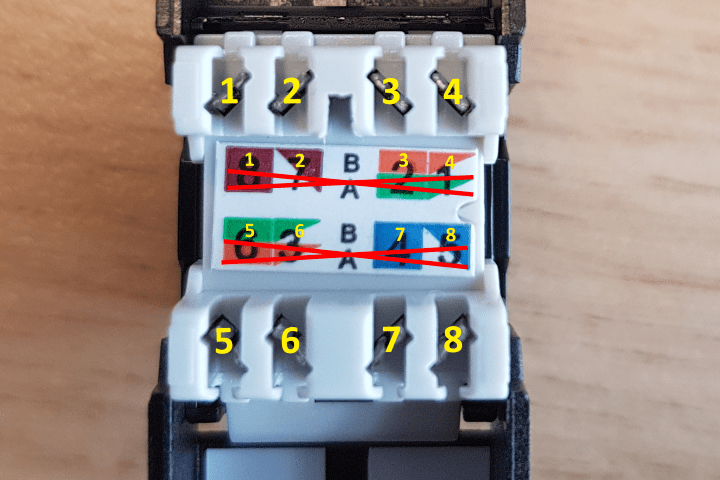

CAT6a UTP Keystone-kontakt - Verktygslös (DS-KC-UTP6A-TL)
Färgsekvensen nedan gäller för följande keystone, utöver DS-KC-UTP6A-TL: DS-KC-UTP6A-LSA
 | 1: Brun 2: Vitbrun 3: Orange 4: Vit-Orange 5: Grön 6: Grön-Vit 7: Blå 8: Vit-Blå |

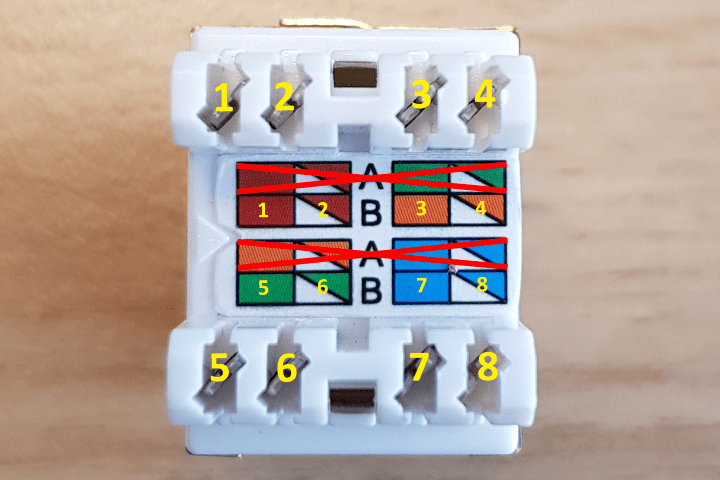

CAT6 STP Keystone-kontakt - LSA vinklad (DS-KC-STP6-LSA-A)
Färgsekvensen nedan gäller för följande keystones, utöver DS-KC-UTP6-LSA-A: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Brun 2: Vitbrun 3: Orange 4: Vit-Orange 5: Grön 6: Vit-Grön 7: Blå 8: Vit-Blå |

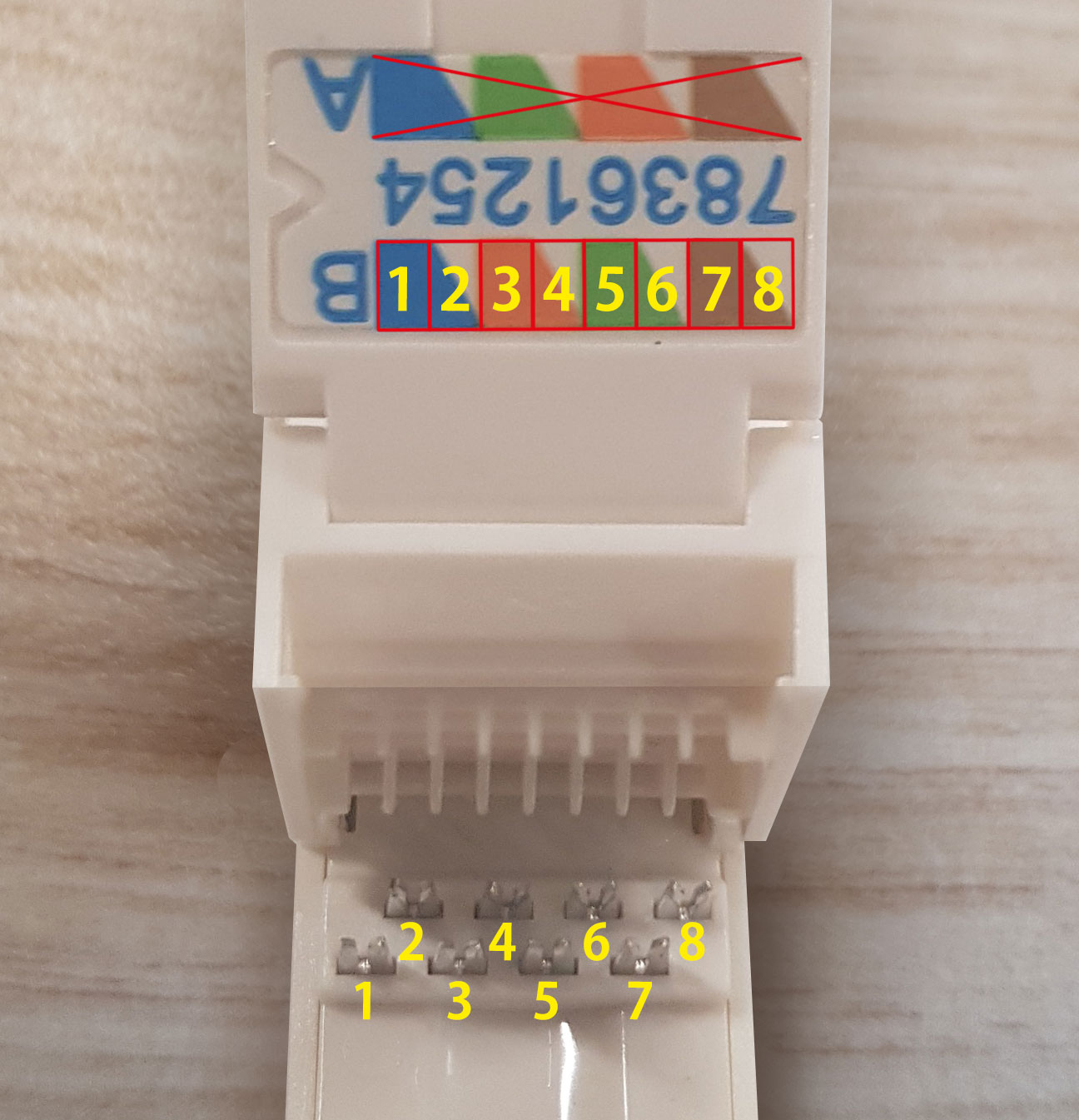

CAT6 UTP Keystone-kontakt - Toolles (DS-KC-UTP6-TL)
 | 1: Blå 2: Vit-Blå 3: Orange 4: Vit-Orange 5: Grön 6: Vit-Grön 7: Brun 8: Vitbrun |
Steg 4 – Fäst sedan trådparen med punch-down-verktyget (förutom de verktygslösa keystones).
Är du säker på att du har bestämt rätt ordning? Fäst sedan trådparen med hjälp av stansverktyget. Trådparen är nu säkrade i anslutningspunkterna.
När detta är klart är keystonen redo att användas.
