När man installerar ett datanätverk eller bygger en patchkabel måste man testa UTP-kabeln. Detta glöms dock ofta bort. Då kan det hända att en kabel inte är optimalt eller korrekt inkopplad. Men vad är det egentligen som är fel? En kabeltestare ger klarhet i detta.
Testa nätverkskablar vid installation av kabelnätverk
För att dra kablar behöver du installationskabel på en rulle. Fördelen med en Danicom Cat6-kabel på rulle är att du enkelt kan dra den genom en vägg eller ett rör. På så sätt döljer du kablarna snyggt. Oavsett om du ansluter den installerade kabeln till kontakter, vägguttag eller patchpaneler behöver du alltid en nätverkskabeltestare efter installationen. En kabeltestare kontrollerar om nätverket är korrekt anslutet och om kablarnas ledningar är optimalt anslutna.
Hur fungerar en UTP-kabeltestare?
En UTP kabeltestare är en anordning som indikerar om kabelns ledningar är korrekt anslutna. Detta fungerar enligt följande:

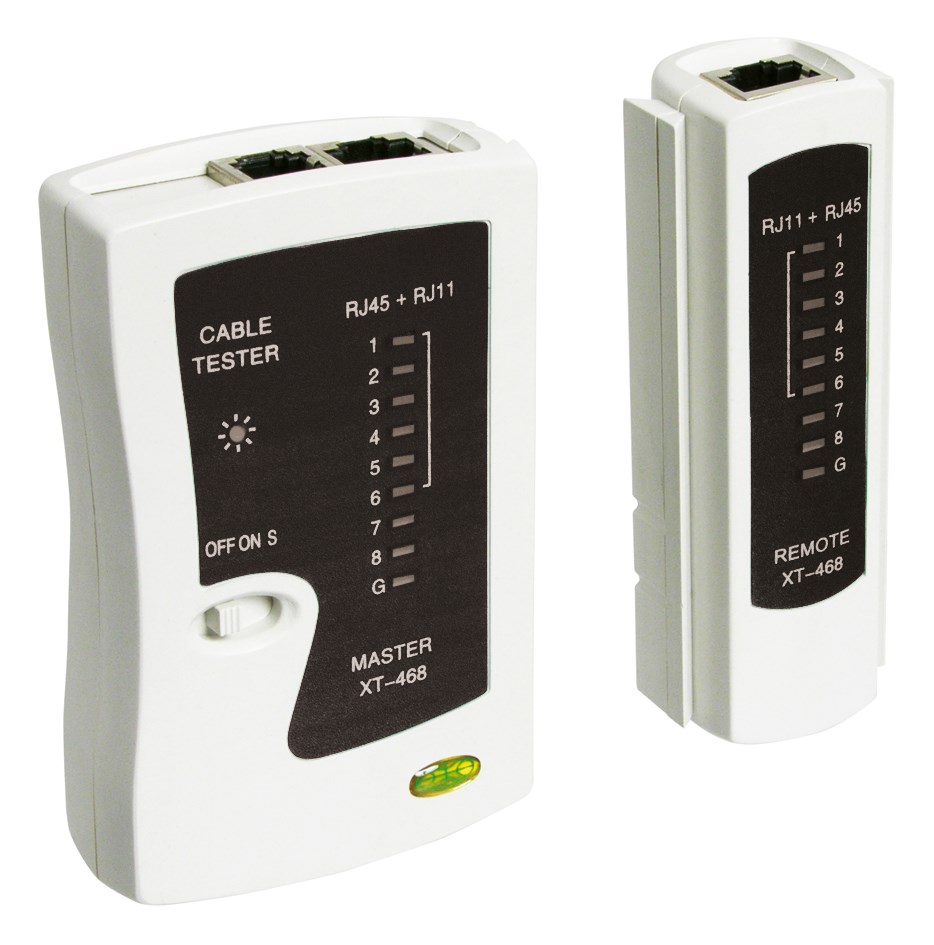

Kabeltestare består av två delar: huvudenheten och fjärrenheten. Sätt i ena änden av kabeln i huvudenheten och sätt i den andra änden av kabeln i fjärrenheten. Nätverkskabeltestaren visar siffrorna 1 till 8. Dessa är de 8 trådarna i UTP-kabeln.
När du har anslutit kabeln till testaren lyser siffrorna 1 till 8 i tur och ordning. Det betyder att kablarna är korrekt anslutna.
Om ett nummer hoppas över och inte lyser – vilket till exempel betyder att numret hoppar från 3 till 7 – betyder det att kabeln inte är korrekt ansluten. För en optimal nätverksanslutning måste du nu ta bort kabeln från kontakten och ansluta den igen. Internetkabeltestaren är ett praktiskt verktyg som är oumbärligt när du installerar ett trådbundet nätverk.
De mest populära nätverkskablarna
Lösa kabelproblem
Avbrottsfri dataöverföring är avgörande för ditt nätverks prestanda. Problem kan dock uppstå och oväntade avbrott kan inträffa. Vi förklarar de vanligaste orsakerna till nätverksfel och berättar hur du löser dem.
Skärmade eller oskärmade kablar
För nätverkskablar kan du välja mellan skärmade FTP- eller STP-kablar och oskärmade UTP-kablar. Om datakabeln är placerad bredvid en ström- eller koaxialkabel behöver du skärmade kablar. Skärmningen förhindrar störningar vid dataöverföring. Om det inte finns någon ström- eller koaxialkabel i närheten räcker det med en oskärmad kabel. Om du är osäker på vad du behöver rekommenderar vi att du använder en skärmad kabel för att vara på den säkra sidan.
Optimal anslutning
För felfri dataöverföring måste kabeln vara ansluten till en RJ45-kontakt i båda ändar eller till LSA-listen på ett vägguttag eller en patchpanel. Det är viktigt att kabelns trådpar har kontakt med kontakten/LSA-listen. Du kan läsa hur du ansluter kabeln korrekt i vår bloggartikel "Ansluta en FTP-kabel till en skärmad kontakt eller ett vägguttag".
Välj rätt kabellängd
En Ethernet-kabel får inte vara längre än 100 meter. Med längre kablar kan signalen bli svagare och dataöverföringen tar längre tid. Du kan köpa färdiga patchkablar i önskade längder från 25 cm upp till och med 50 meter. Kablar på rulle (installationskablar) är längre och måste kapas till rätt längd.
Kabelkategori
Välj den kabelkategori som passar din internetanvändning. Anslutningen kommer bara att ha egenskaperna hos den önskade CAT-anslutningen om alla kablar och nätverksenheter tillhör samma kategori. Att kombinera olika kategorier kan leda till hastighetsförlust eller minskad bandbredd.
