Du konfigurerar ett trådbundet nätverk med hjälp av en FTP-kabel. Detta görs mellan till exempel en router och en bärbar dator, smart-TV eller PlayStation. För att upprätta denna anslutning måste du terminera kabeln. I den här artikeln lär du dig hur du terminerar en FTP-kabel i ett vägguttag eller en kontakt i 6 steg.
Vad är en FTP-kabel?
En folierad tvinnad parkabel är en nätverkskabel som består av flera tvinnade par av koppartrådar inneslutna i folie. Folien säkerställer att internetsignalen är snabb och stabil. Som ett resultat är risken för störningar från yttre påverkan minimal. FTP-kablar används ofta för att ansluta enheter som datorer, switchar och routrar.
FTP-kablar finns i kategorierna Cat5e, Cat6, Cat6a och Cat7. Beroende på önskad hastighet väljer du en av dessa kabelkategorier. Behöver du hjälp med att välja rätt kabel? Läs då den här artikeln: Vad är skillnaden mellan Cat5e, Cat6, Cat6a och Cat7?
köpa internetkablar
Vet du vilka kablar du behöver? Välj då dina kablar direkt nedan.
Ansluta en FTP-kabel till ett skärmat vägguttag
Vill du ansluta en FTP-kabel till ett skärmat vägguttag? Läs då artikeln: Ansluta ett vägguttag steg för steg.
Nedan förklarar vi steg för steg hur man ansluter en skärmad kontakt till FTP-kabeln.
Ansluta en kontakt till en FTP-kabel
För att bibehålla de starka egenskaperna hos en (S)FTP-kabel måste du också använda skärmade kontakter. Kontrollera därför – innan du påbörjar anslutningen – om du använder både skärmade kablar och kontakter.
Du behöver detta
- Danicom Cat5, 6, 6a eller 7 FTP-kabel
- en eller flera skärmade kontakter med samma kategoribeteckning som FTP-kabeln
- en kabelavskalare
- en krymptång
Steg 1 – Avisolera kabeln

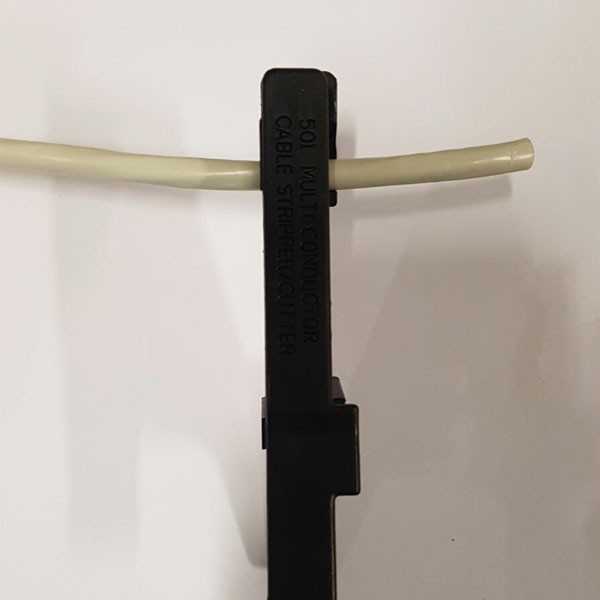

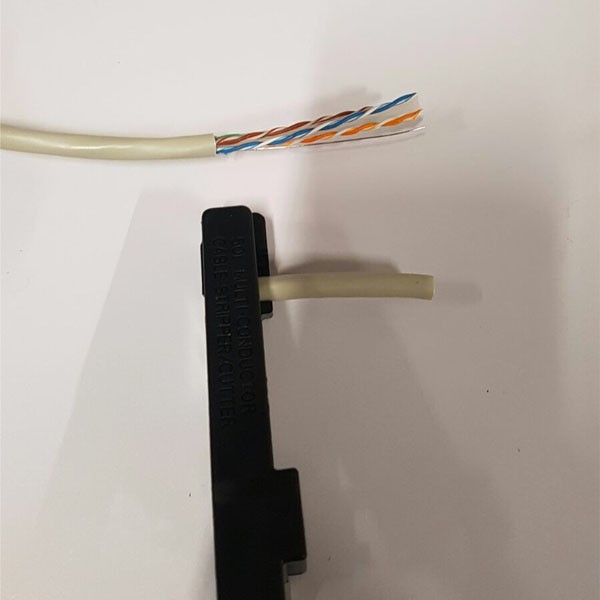

Ta en kabelskalare och avisolera cirka 6 centimeter av kabeln.

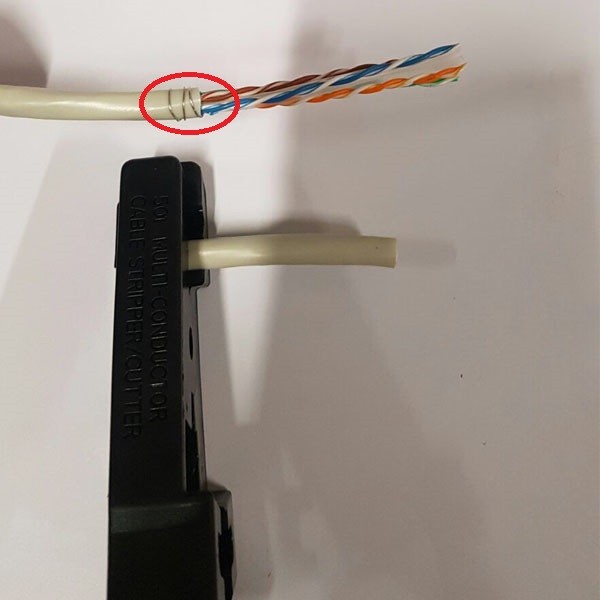

Steg 2 - Linda metalljordledningen runt änden av kabelhöljet

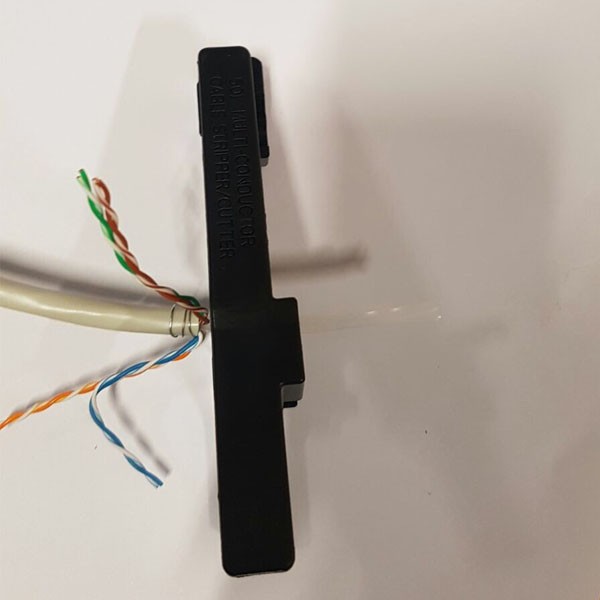

Steg 3 – Vik ner trådparen för att skära bort det "vita korset" med hjälp av avisoleringstången.

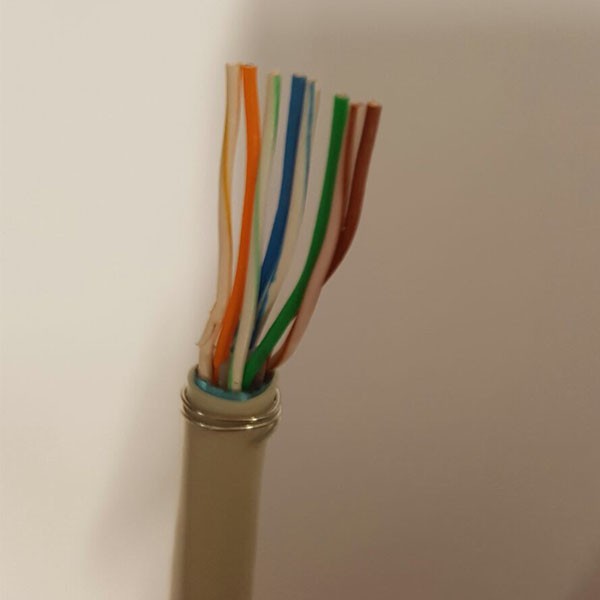

Steg 4 – Ordna ledarna i rätt ordning och klipp dem rakt.
Ordna trådparen i rätt ordning. Gör detta enligt den europeiska B-standarden.
1: Vit-Orange
2: Orange
3: Vit-Grön
4: Blå
5: Blå-Vit
6: Grön
7: Brun-Vit
8: Brun
Terminering enligt europeisk B-standard
Den europeiska B-standarden ( EN 50173-1 ) ger riktlinjer för installation och hantering av nätverk. Denna standard säkerställer ett nätverk av hög kvalitet. Eftersom alla enheter i Europa är anslutna enligt denna standard kan du vara säker på att installationen är säker och utförd korrekt.
Steg 5 – Skjut in trådparen i kontakten
Placera kontakten på trådparen.

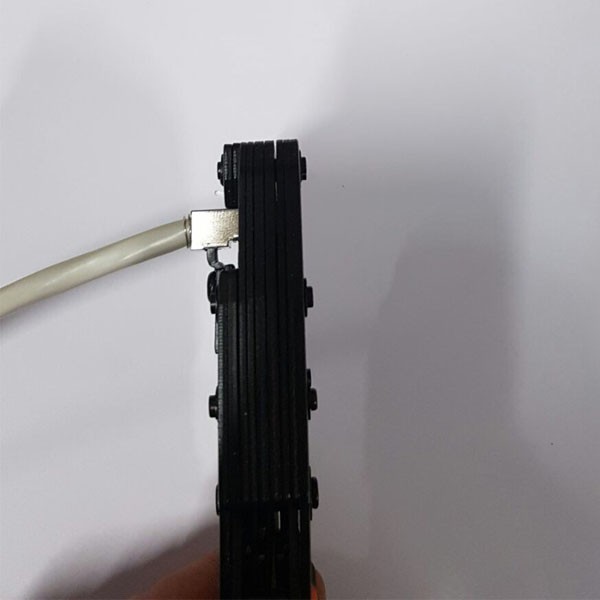

Steg 6 – Krymp kontakten ordentligt med ett krympverktyg
Om kontakten har god kontakt med trådparen, säkra kontakten med krympverktyget.

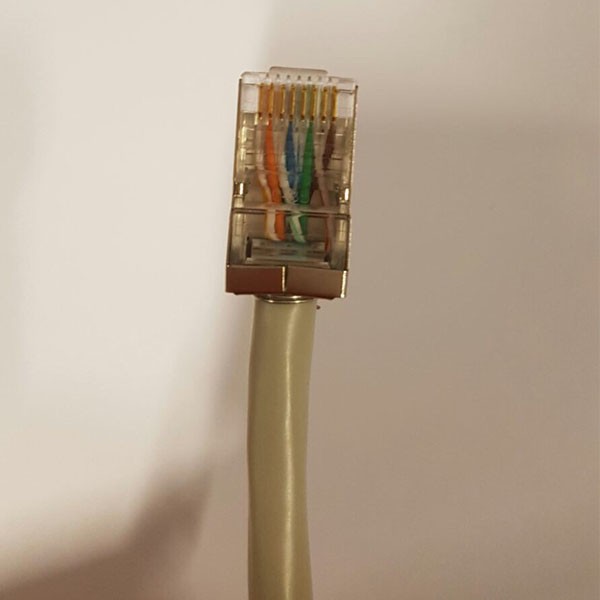

Du har nu monterat en kontakt på en FTP-kabel.
